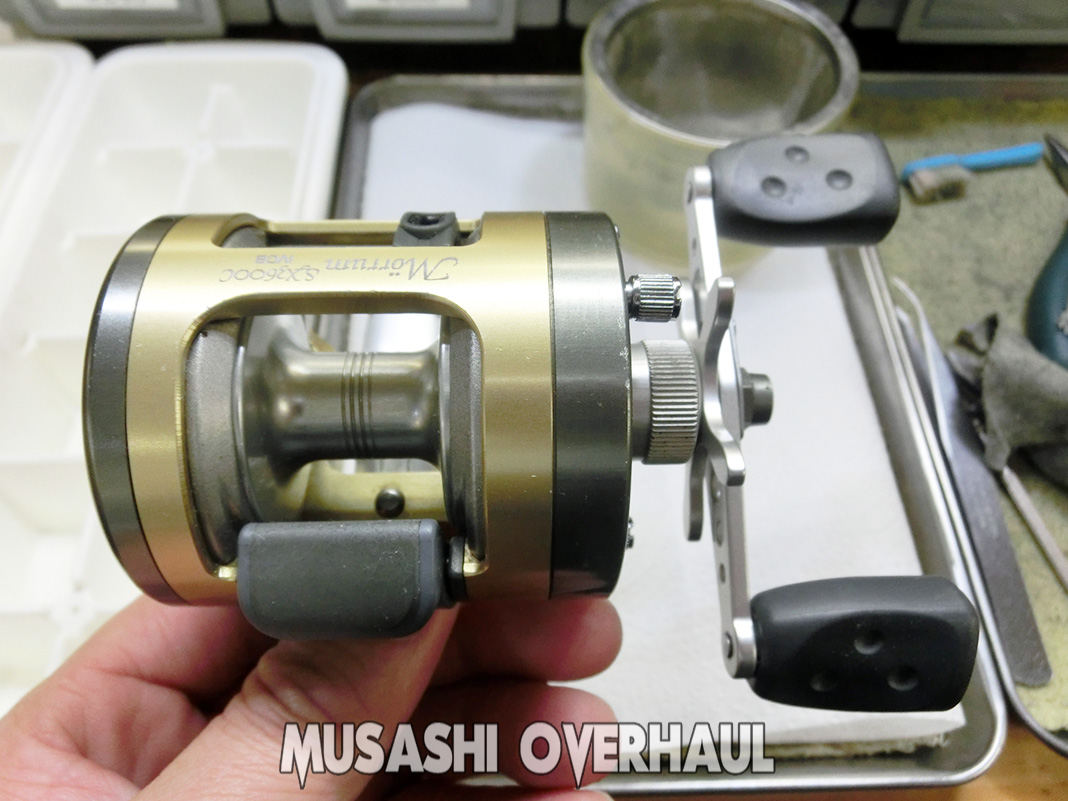

オーバーホール修理で受付けしました アブガルシア モラム SX3600C IVCB (412300) です。色々と症状があります。1.ハンドルが逆転する。2.回転が重い。3. レベルワインドが切り返しで詰まる。の３点との事です。自身でオーバーホールしてから 調子が悪い… 近所に釣具店が無い… このような ケースでお困りの方は お問い合わせ ください。ムサシオーバーホール 事業部ではスペアパーツも 豊富に在庫があります。
【モラム SX3600C IVCB】逆転・重い・詰まる。3大トラブルをプロが完全修復！
ギア用オイル＆グリス、通常ベアリング用 オイル、ワンウェイクラッチ用グリス その他…補充完了！

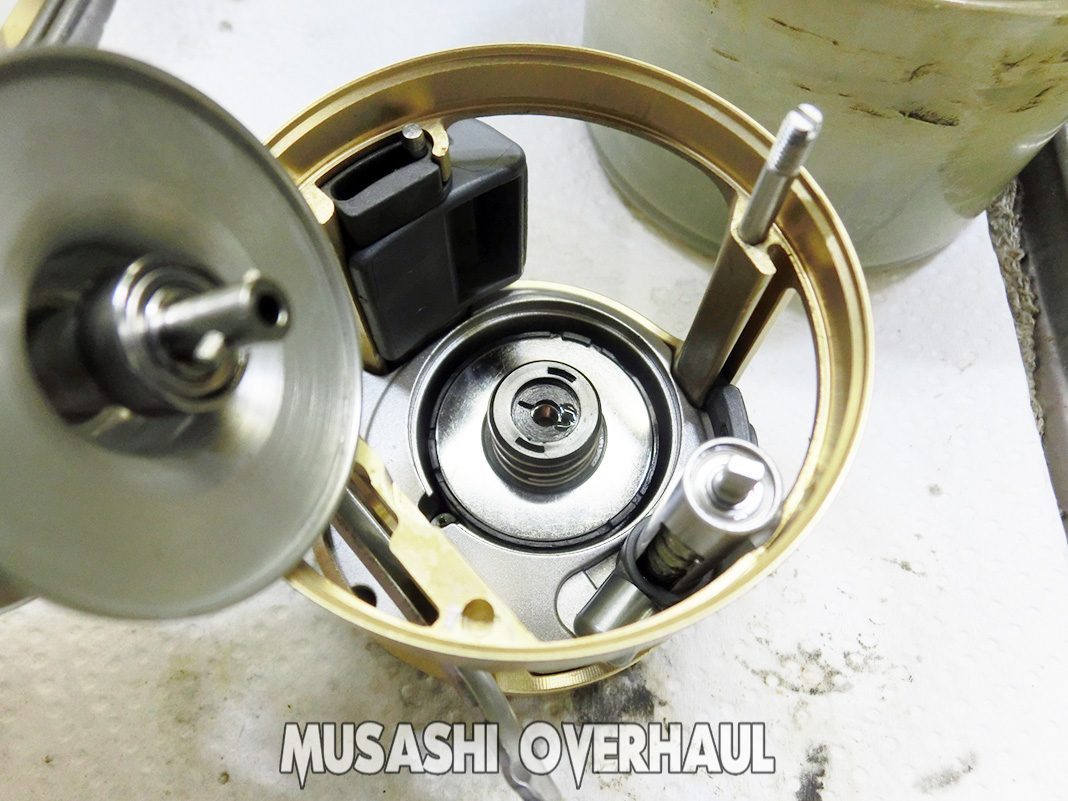

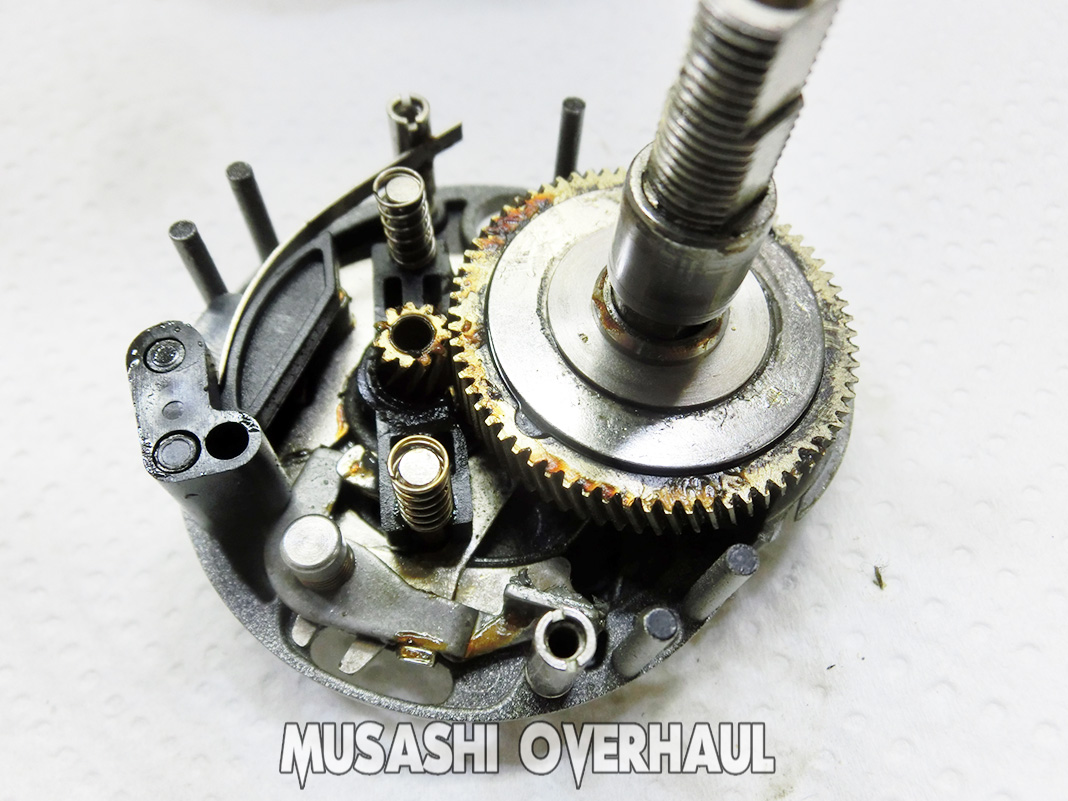

まずはオープン！中身は ガッチガチ に グリス が酸化して固着しておりました。リールの外見は綺麗でも中身が 異常 に悪いという事がよくあります。

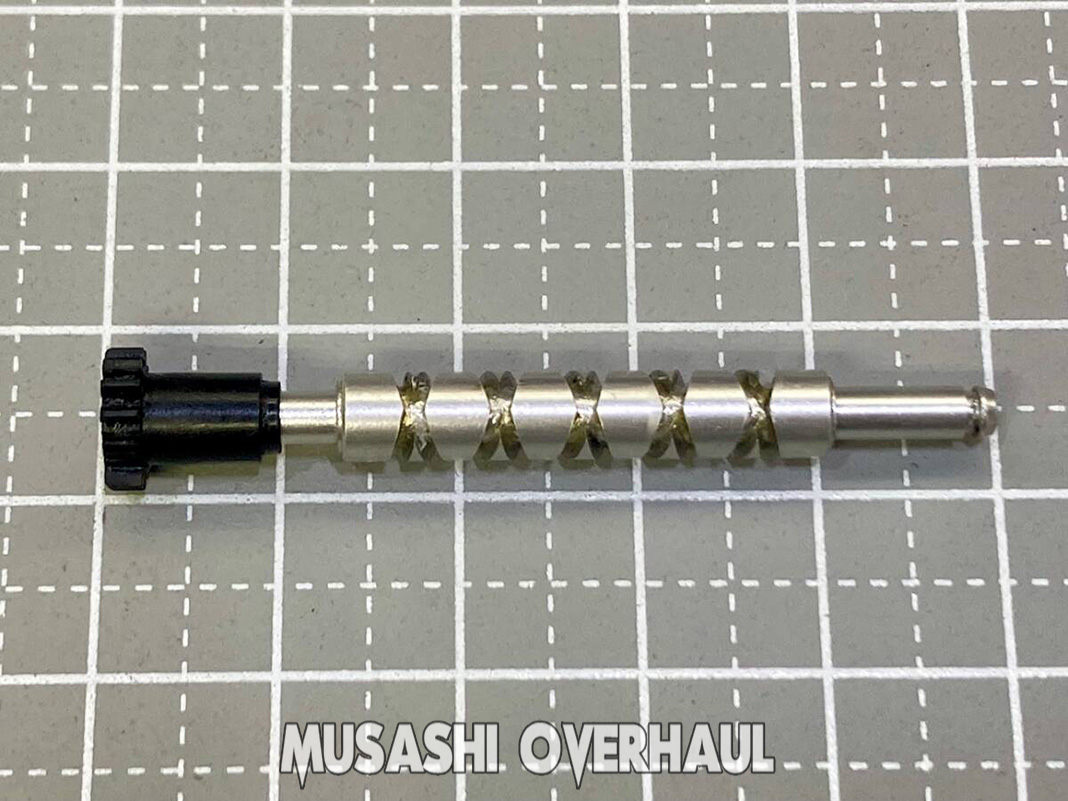

コグウィール (25811)の破損修理
内部のグリス が飴のように固まっており 回転に負荷がかかると次に起こる現象が 樹脂ギア類の破損です。部品番号25811番 COG WHEEL（コグウィール) はメーカー生産終了品のため純正部品の入手が困難です。

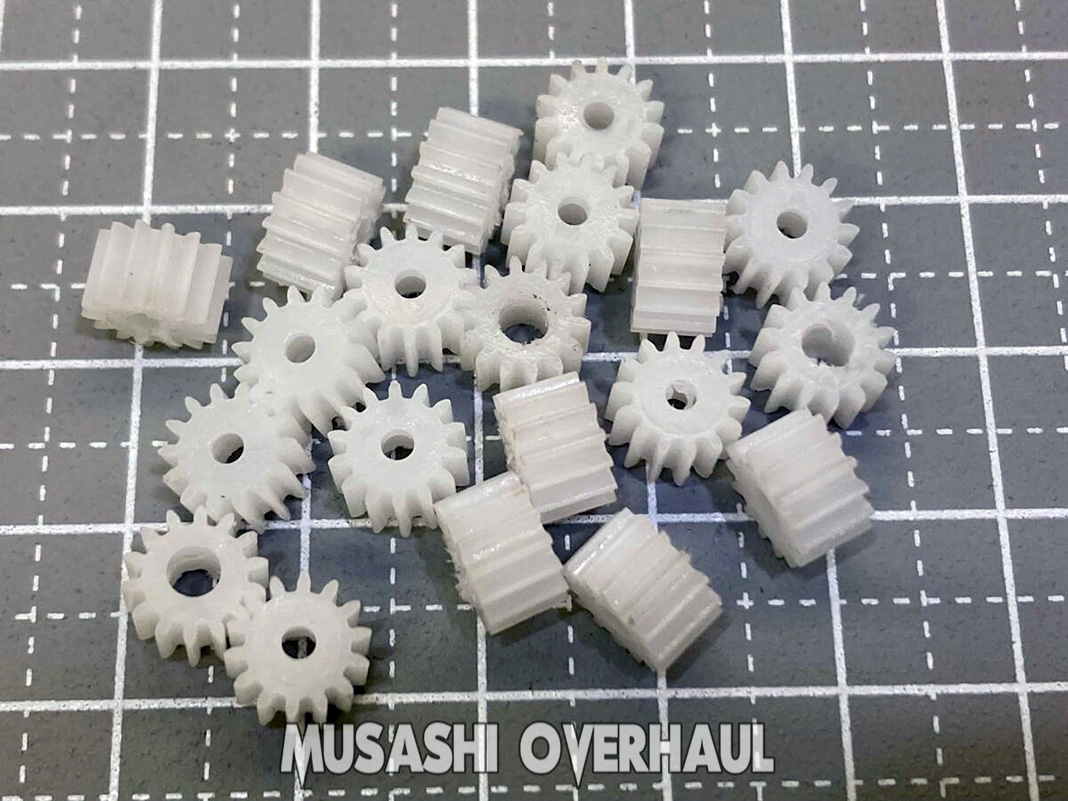

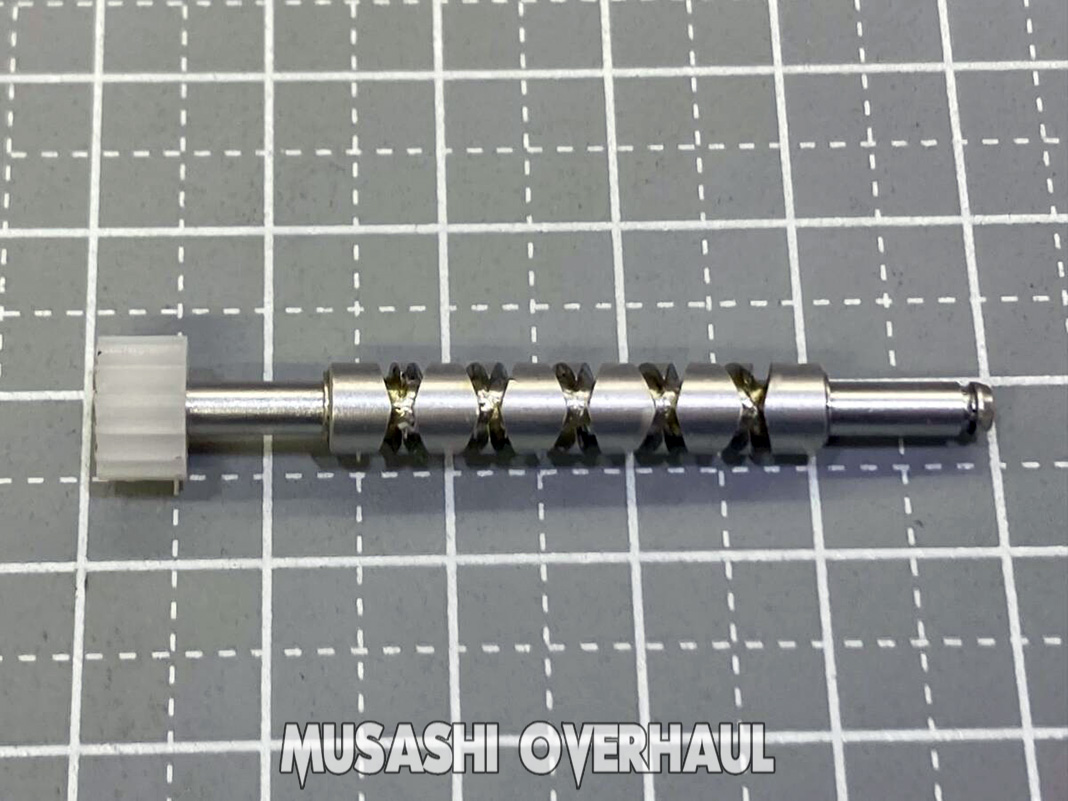

そこで修復用として、ナイロン製のギアを製作いたしました。
交換方法は簡単で、古い部品を取り外し…

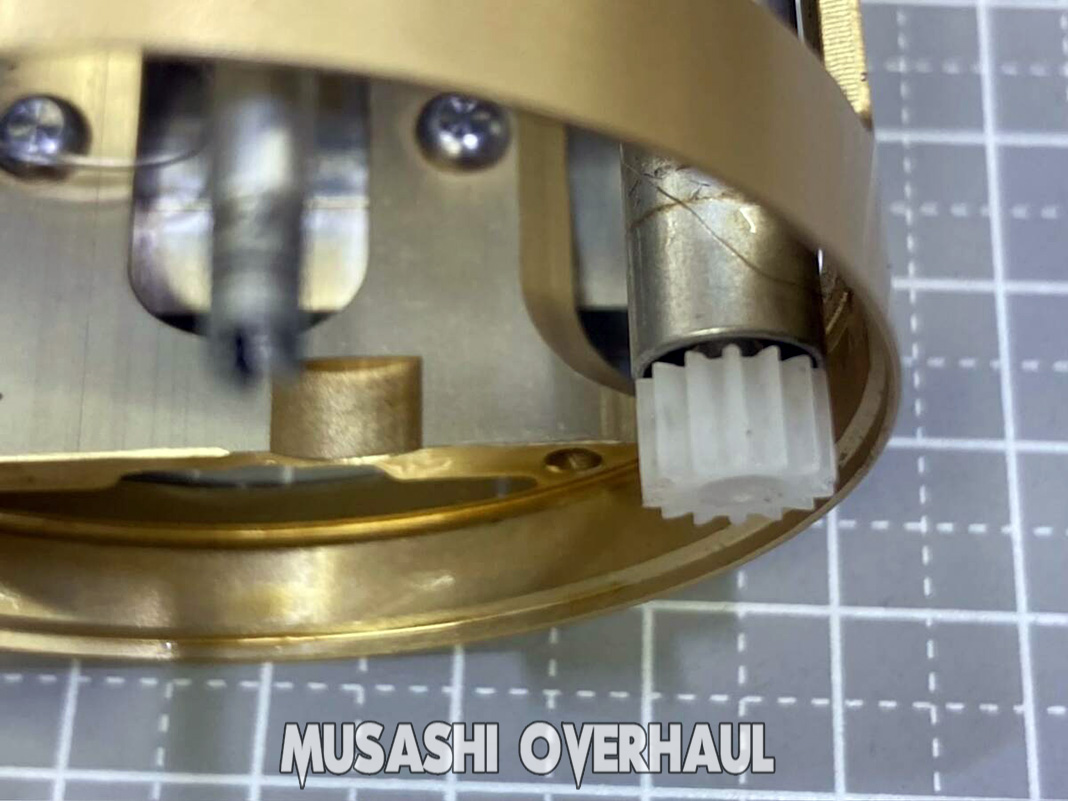

新しいギアを押し込むだけです。穴の径はシャフトより約0.1ミリ小さく設計してありますので、緩む心配はありません。

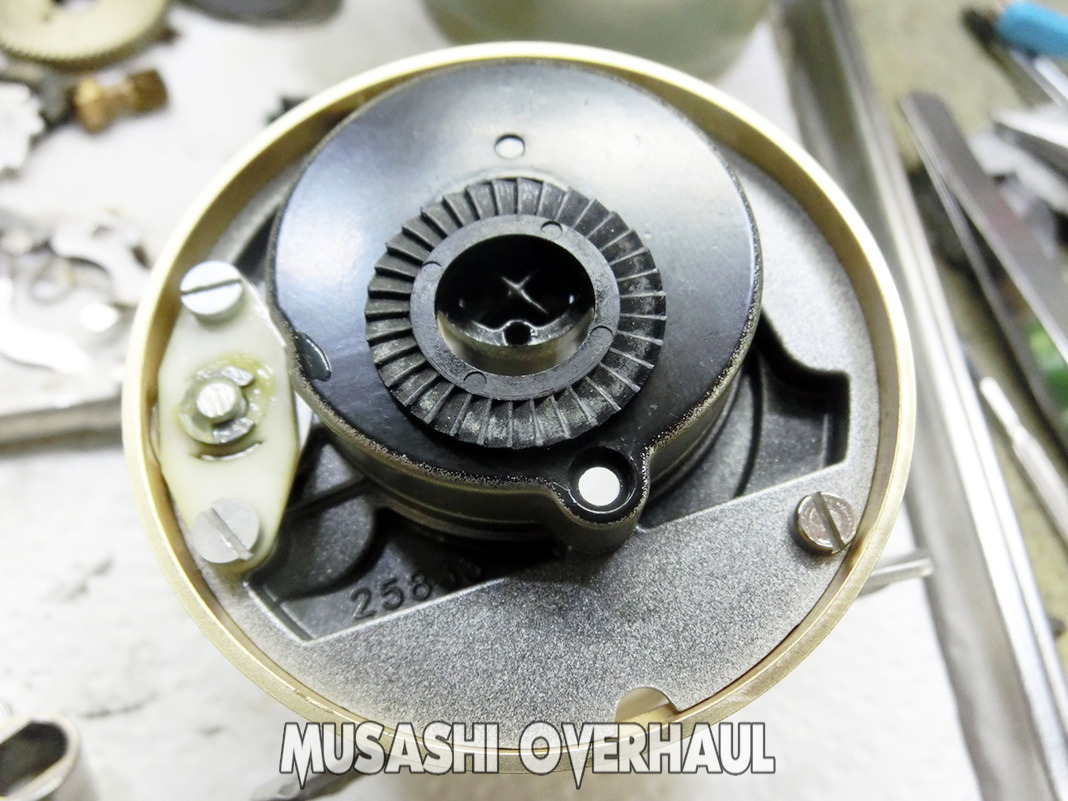

ギアを押し込みすぎないようにご注意ください。ウォームシャフトカバー と ギア の間に0.1ミリ程のクリアランスを設けてください。こちら で購入できます。

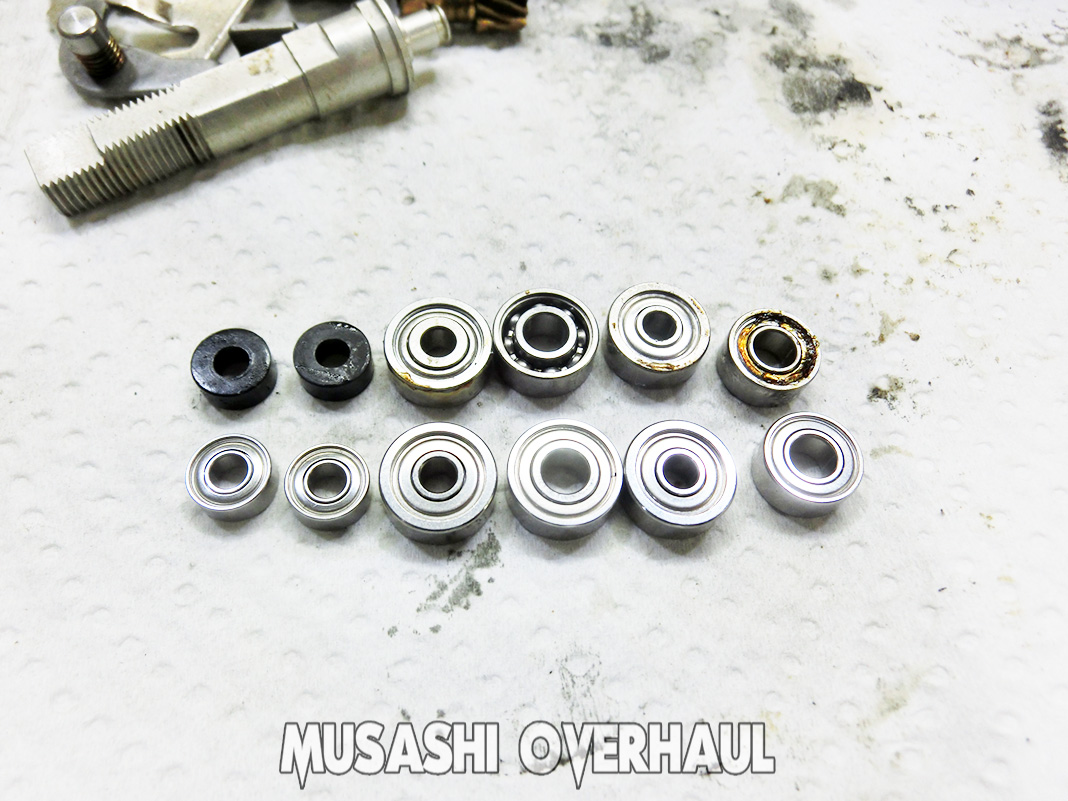

回転が重い原因は内部のベアリングの錆でした。交換で対応となります。ベアリング は 二種類 の オイル で 洗浄 です。

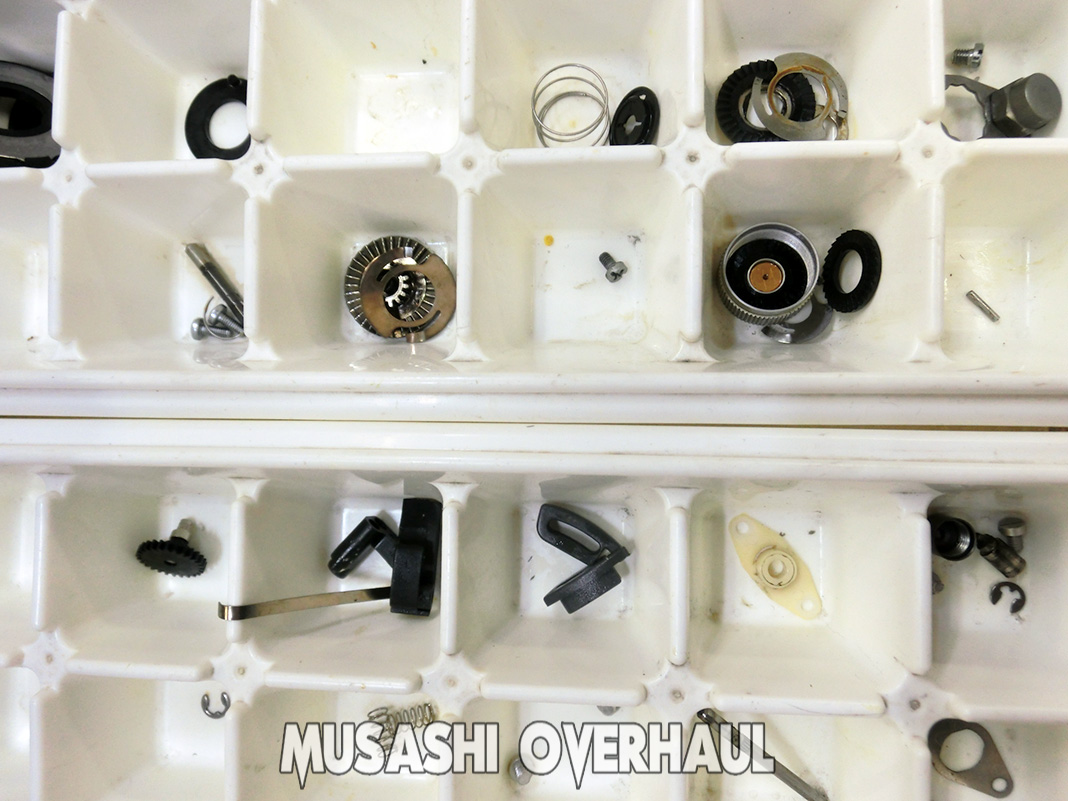

オーバーホールの基本ステップは以下の通りです：①完全バラ ②完全洗浄 ③完全磨き上げ が基本です。[展開図]
インスタントアンチリバース ローラー クラッチ

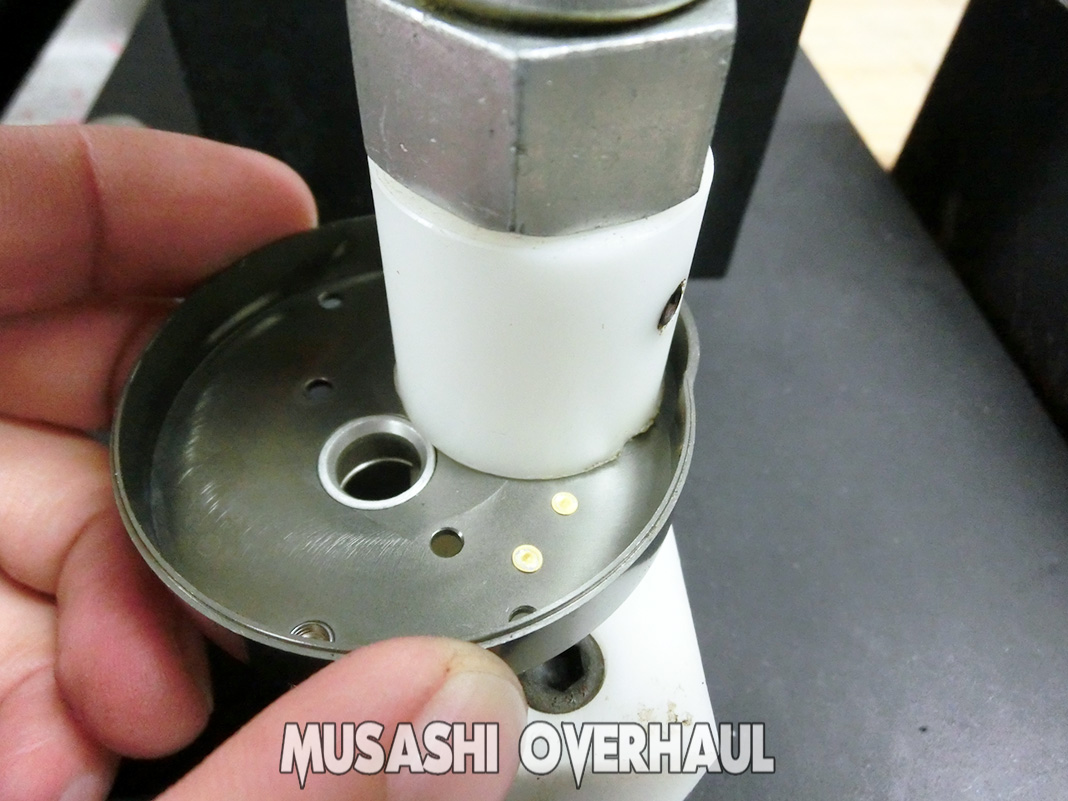

今回の ハンドル逆転の原因でもある 今回は リール に使われている インスタントアンチリバース ローラー クラッチ (通称：ローラークラッチベアリング) を交換します。当店には 在庫は少しですがまだ あります。ただ ベアリングが圧入されているので ハンマー等で絶対に叩いてはいけません (過去の経験から) ボディ が変形してしまう可能性もあります。プレミアムリール が一瞬で壊れてしまいます。[参照記事] なんとか無事救出からの…

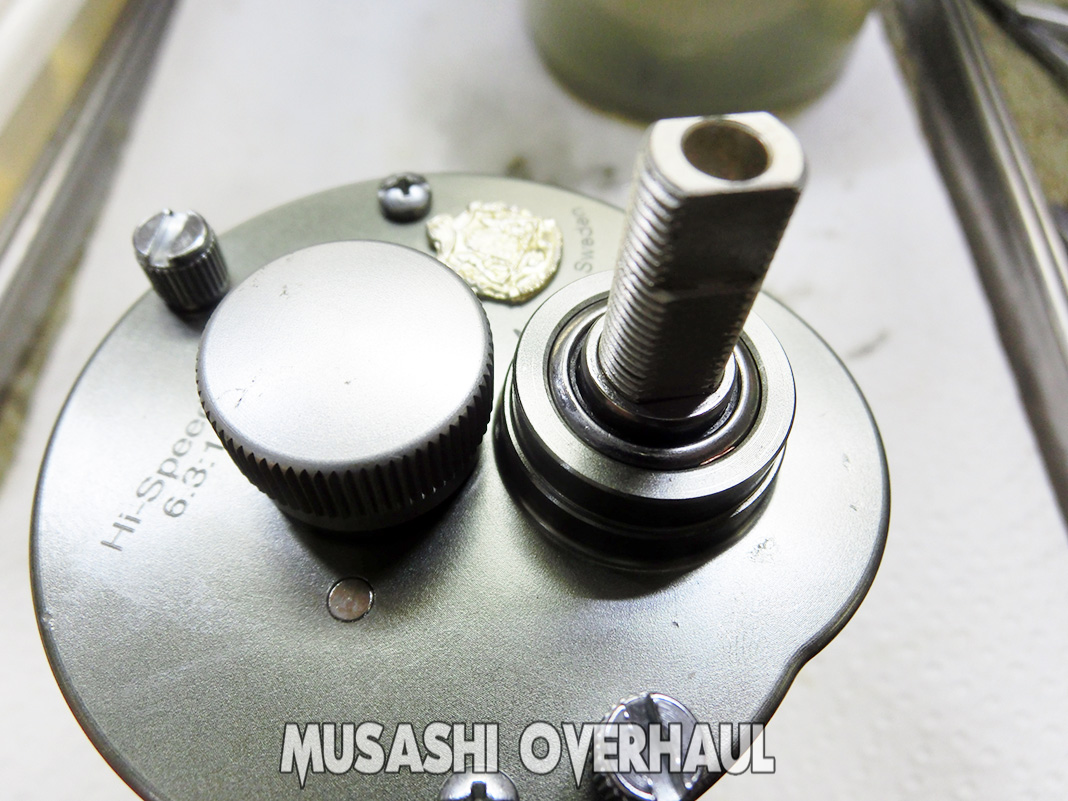

プシュ~ 交換完了！

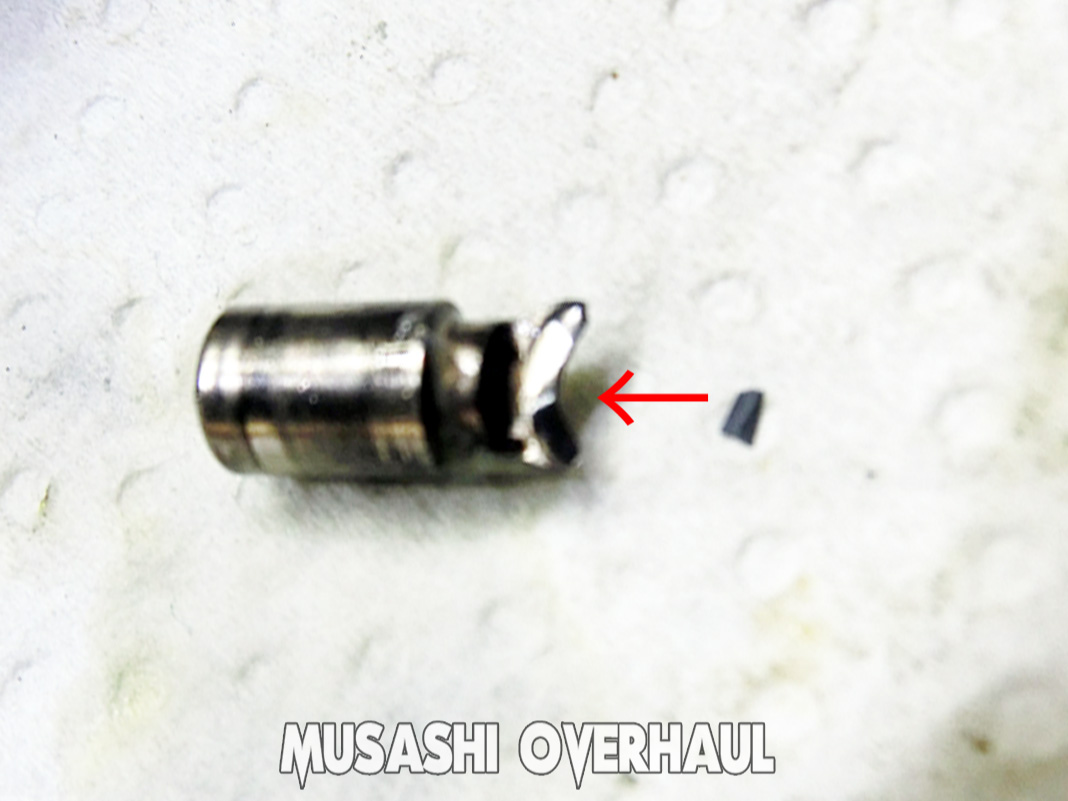

PILOT GUIDE 51765（パイロッドガイド)破損
そして レベルワインドが切り返しで詰まるってしまう原因は 部品番号5176番 PILOT GUIDE 51765（パイロッドガイド) レベルワインド爪の欠けです。こちらもメーカー生産終了品のため純正部品の入手が困難です。新品に交換で修理完了！
そして組み上げます。
あともう少し…
最後は 梱包しまして完了です。今回の代金は 5,000円+パーツ代金 でした。リールのオーバーホール＆メンテナンス、修理チューンはお任せください。リールは大切に！修理オーバーホールの申し込みは こちら からお願いします。
