オーバーホール で受付けしました アブ モラム ウルトラマグAE74 ブラック (シャロースプール) です。スプールの回転調子が悪く ハンドルが逆転してしまうそうです… メンテナンスを受け付けてくれる業者がないとの事で承りました。自身でオーバーホールしてから 調子が悪い… 近所に釣具店が無い… このような ケースでお困りの方は お問い合わせ ください。ムサシオーバーホール 事業部ではスペアパーツも 豊富に在庫があります。
【アブモラムウルトラマグAE74】スプール回転不良の原因と簡単修理方法
ギア用オイル＆グリス、通常ベアリング用 オイル、ワンウェイクラッチ用グリス 補充完了！その他…医療用超音波洗浄機まで完備しております。

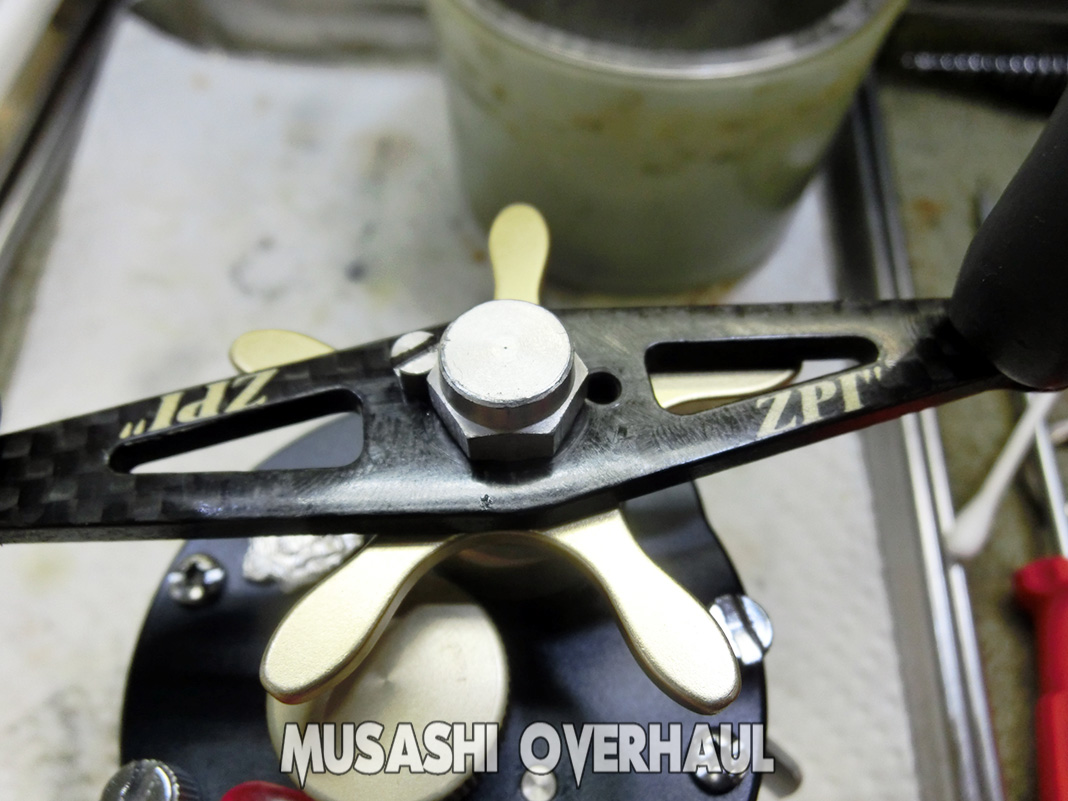

まずは オープン です。原因を探します♪

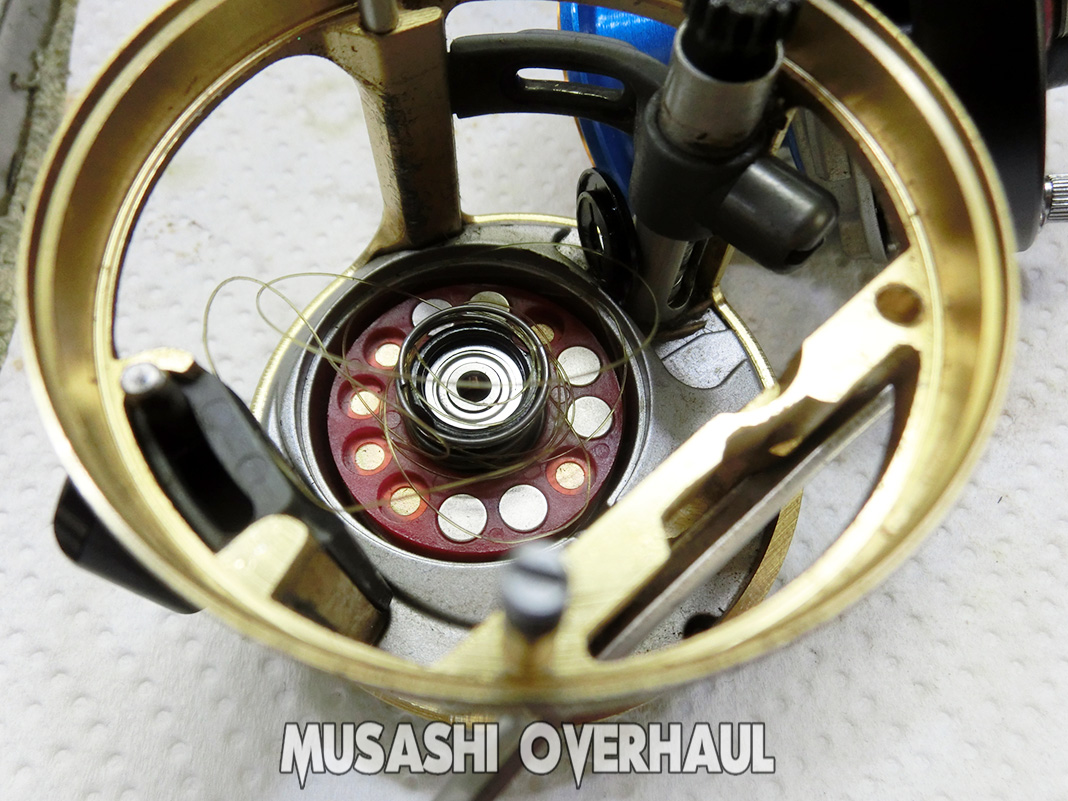

早速ですが 原因を発見しました。大量のラインが絡んでおりました。これでは スプール は回転しませんね~ これではリールの性能を100%発揮できません。その他にも 小さな ゴミ や 小石 が入ってロックしてしまう症状はよくあります。異物混入に関しては こちら にて纏めていますので参考ください。

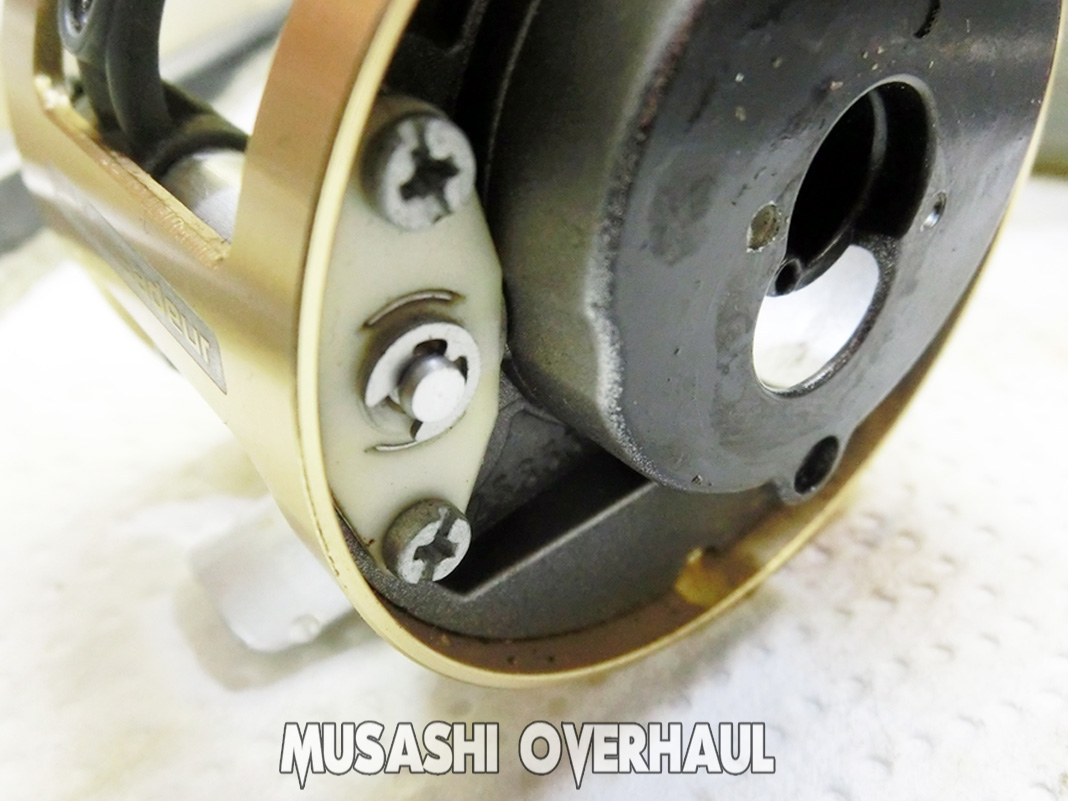

レベルワインド内の ベアリング も錆びて おりました。リールは使わなくても 湿気等でベアリングは錆びてしまいます。
ベアリングインストーラー 治具SST(スペシャルツール)

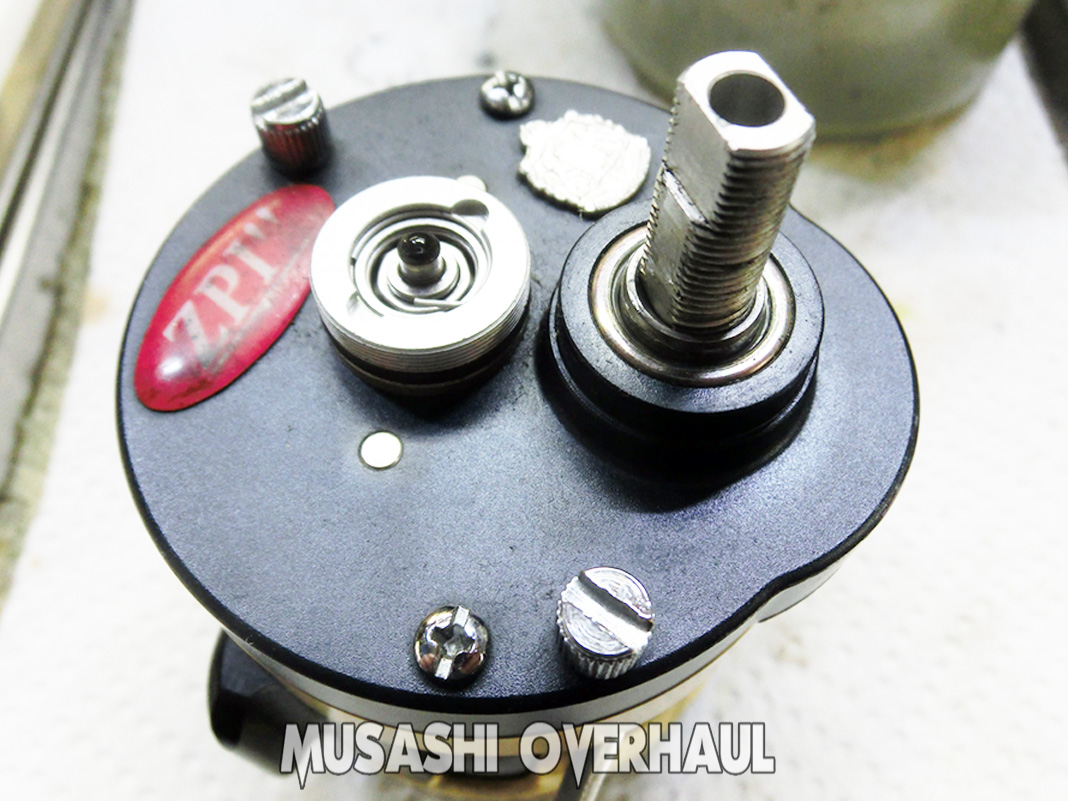

ハンドル逆転の異常は インスタントアンチリバース ローラー クラッチ(ローラークラッチ/ワンウェイクラッチベアリング) にありました。まずは ベアリングを抜きたい所ですが アブ アンバサダー モラム はベアリングが圧入されているので 写真の様にソケットをあてて ハンマー等で絶対に叩いてはいけません (過去の経験から) ベアリングとボディが錆びで固着しており ボディ が変形してしまう可能性があります。プレミアムリールが一瞬で壊れてしまいます。
写真のような スペシャルツール(非売品) を使用します。エンジンのクランクを引き込む道具と同じで ベアリングの スリーブ中心 に圧をかけてゆっくり引くものですので ボディ には一切 負担がかかりません。他にも カルコン や コンクエスト等 といった リベットで受けが固定されている アルミボディ には マストツール です。
裏側からセットしまして…
ボディ の枠には力をかけないで 引き抜きます。*写真は一部 省略 🙂
抜けました！
写真では分かり難いですが 左上 の インスタントアンチリバース ローラー クラッチ(ローラークラッチ/ワンウェイクラッチベアリング) のニードルが数本ありません。右が 新しいモノ です。こちら で購入できます。
オーバーホールの基本ステップは以下の通りです：①完全バラ ②完全洗浄 ③完全磨き上げ が基本です。[展開図]

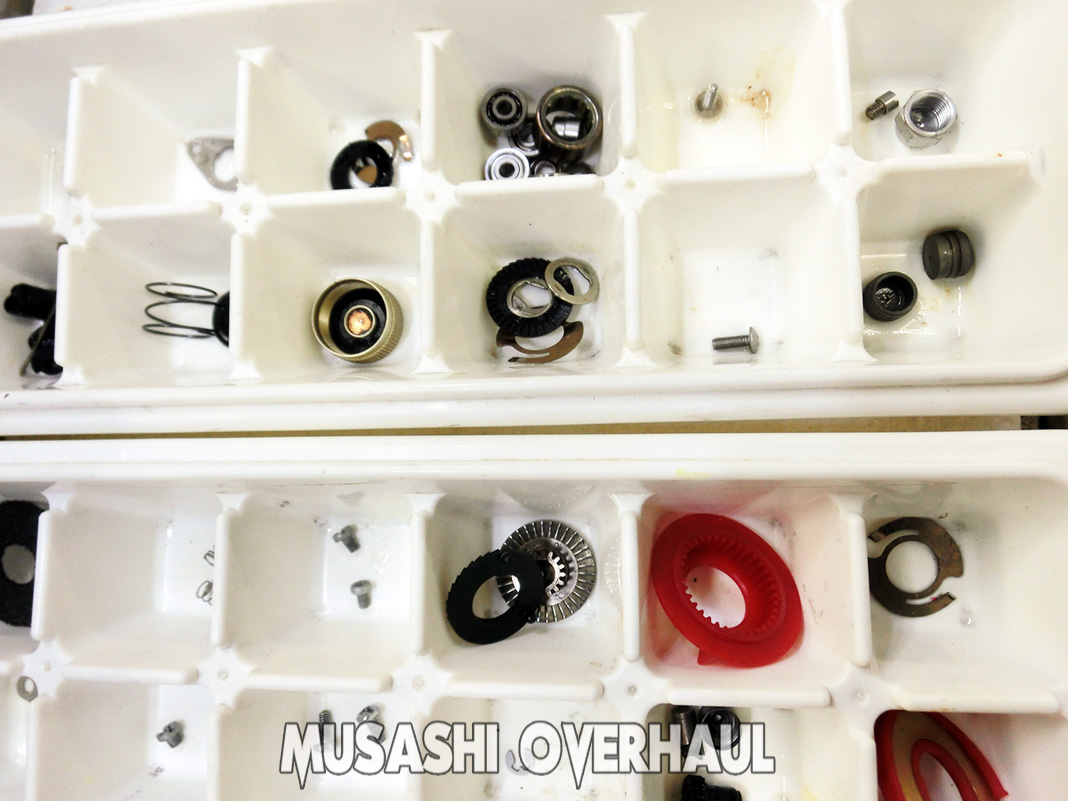

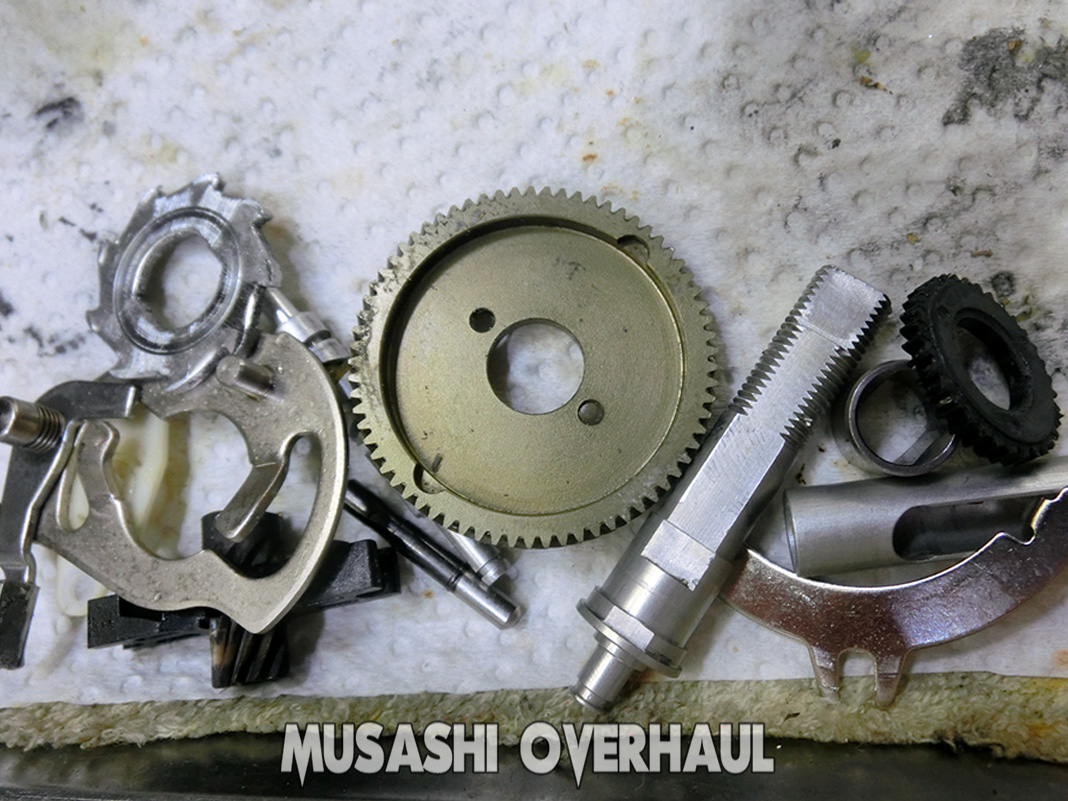

パーツ類も全て磨きます。

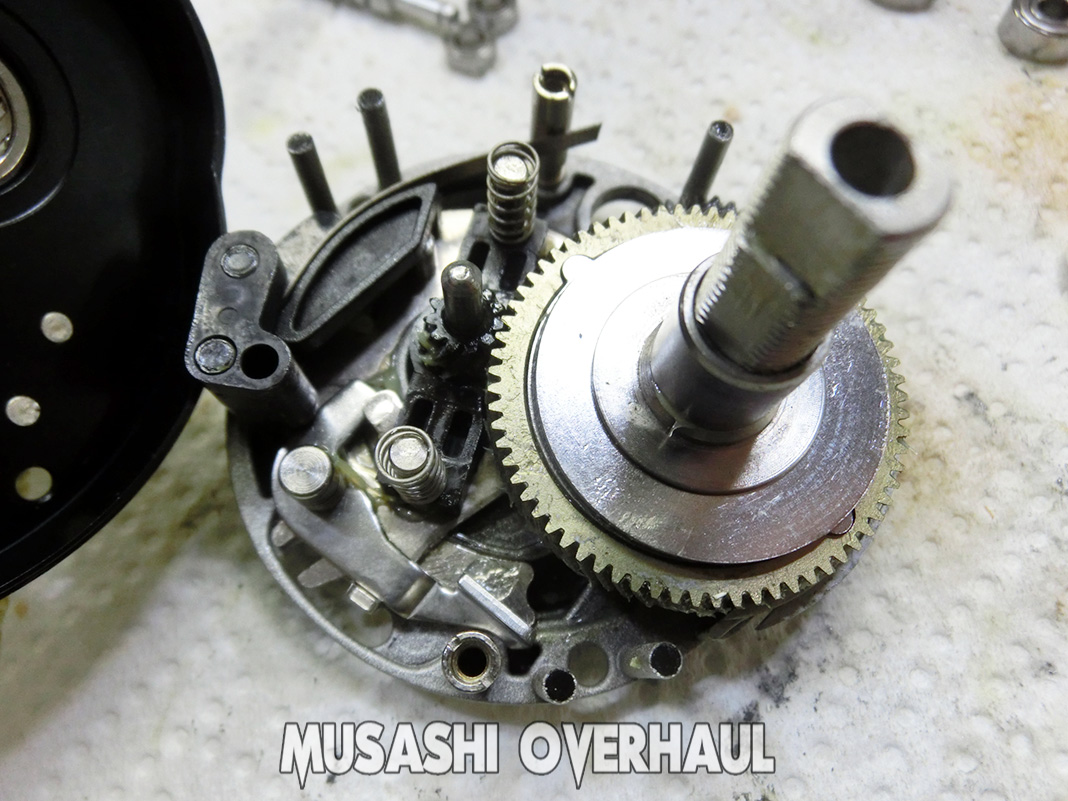

各部の動作も異常は無しです。

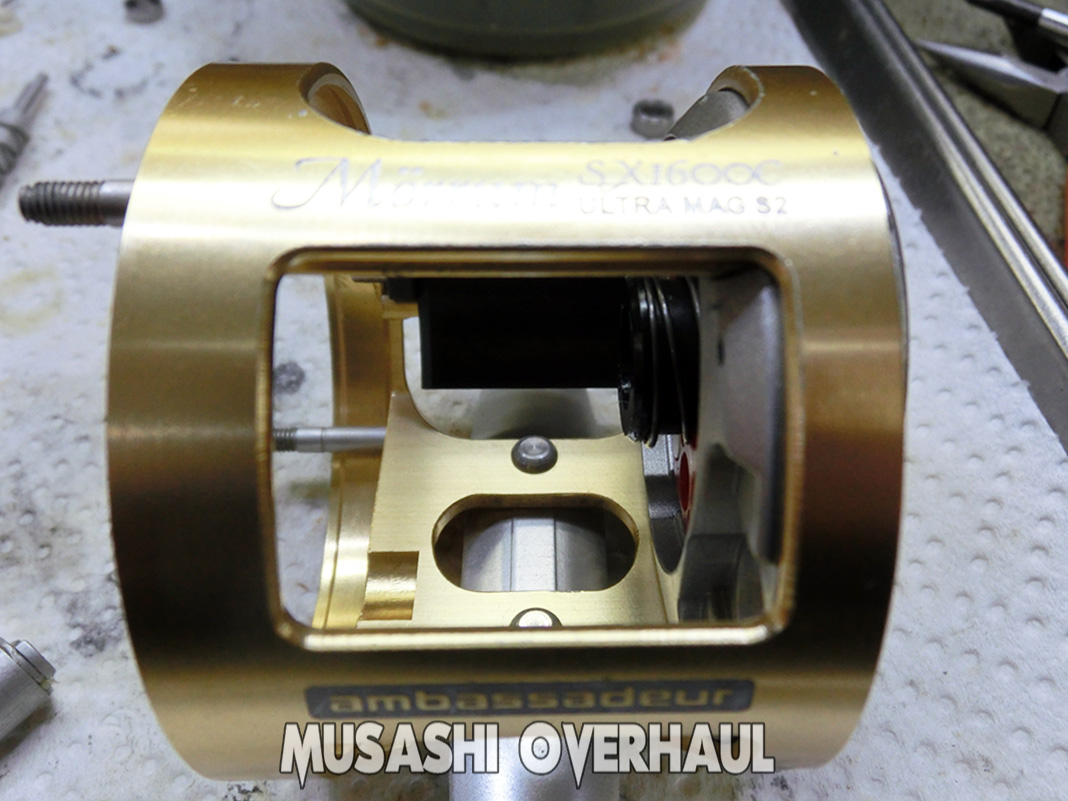

ボディも異常は無し。

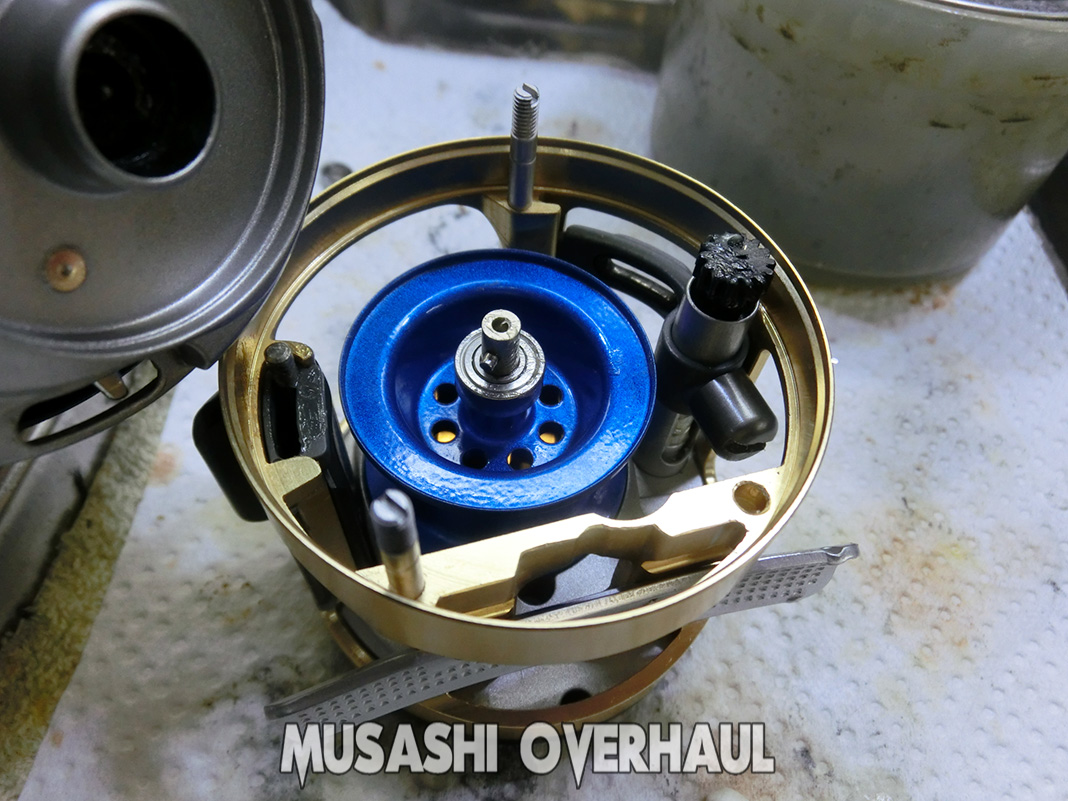

スプールも異常は無し。

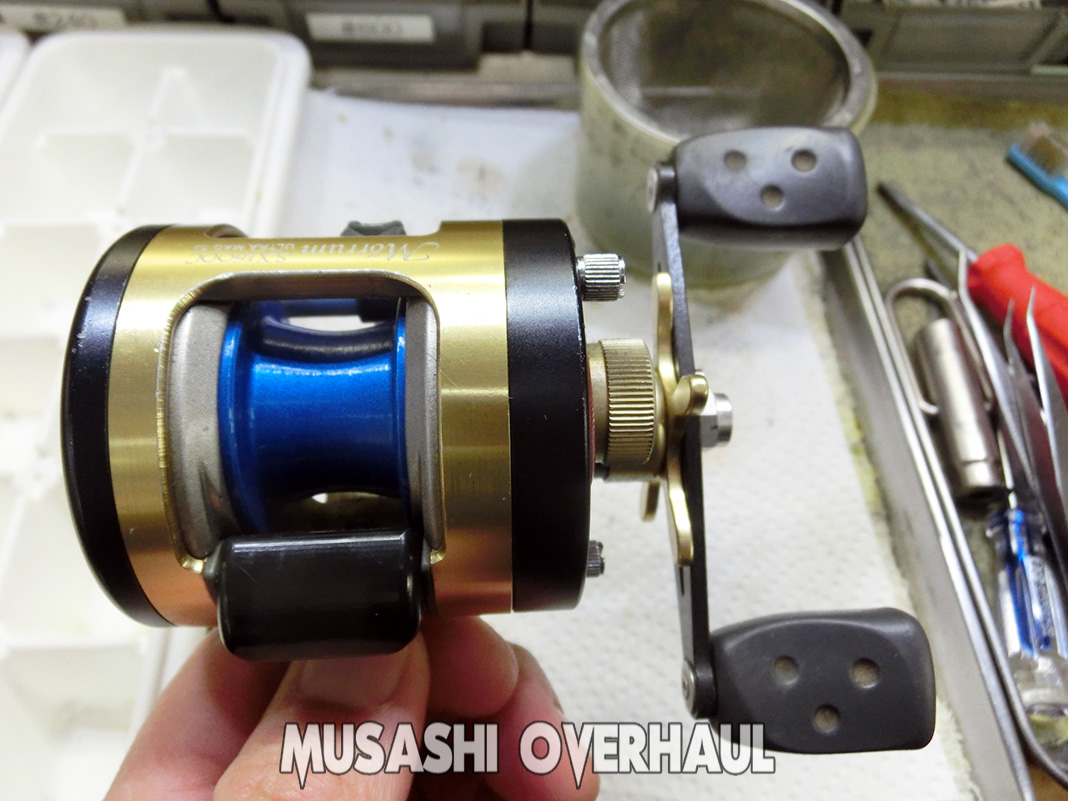

最後は梱包を済ませて完成です。今回の代金は 5,000円+ベアリング代金 でした。リールのオーバーホール＆メンテナンス、修理チューンはお任せください。リールは大切に！修理オーバーホールの申し込みは こちら からお願いします。
