今回の修理対象は クレイジーオーシャン オーシャンソード (OS-59ML) スーパーセンシティブ59 のグリップエンド部分(ネジ)です。お客様がティップラン用に購入されたロッドですが、エンド部分にバランサーが装着できない状態でお困りとのことでした。ムサシロッド釣竿 に関する ご相談 お見積もりは こちらから お問い合わせ ください。


釣り竿修理のプロ技!クレイジーオーシャン オーシャンソードのエンド部分修理事例

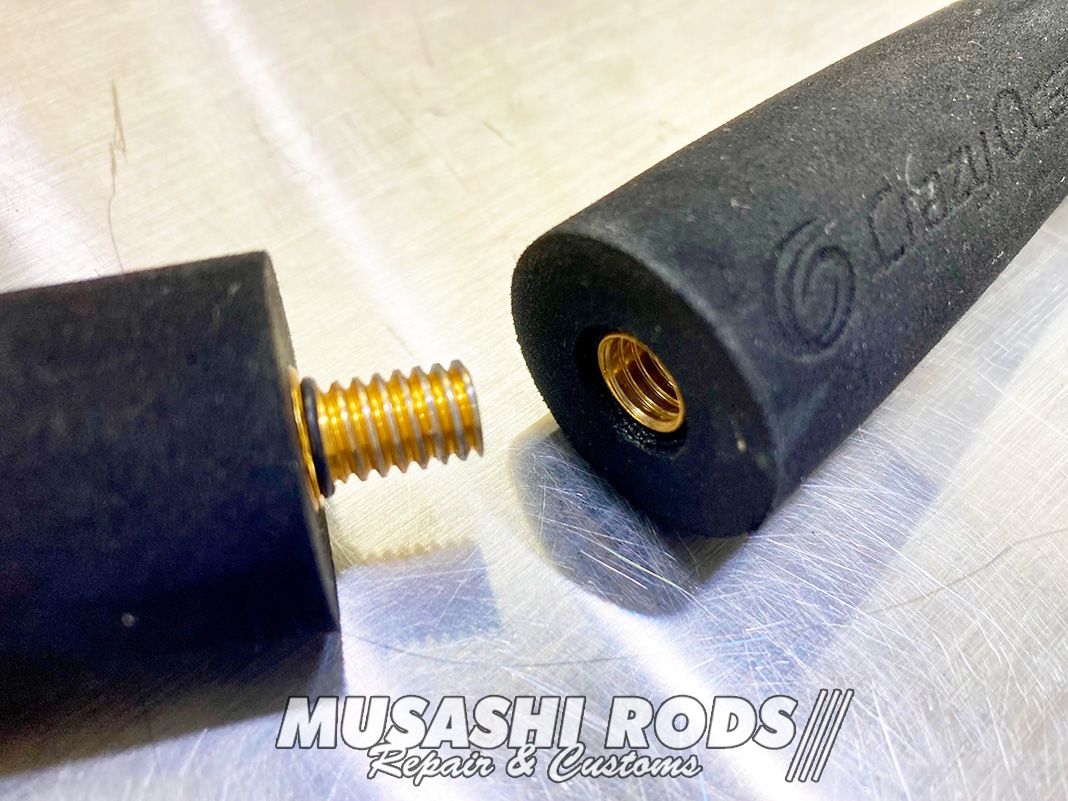

まずは故障症状について説明します。写真のようにエンド部分がネジ式になっており、ここにドーナツ型のバランサーを装着して調整する仕組みです。しかし、現在はここのネジ山が潰れてしまっているため、エンド部分が スポン と外れて落ちてしまいます。ロッドの規格には インチが使用されています。呼び径 は 5/16-18 UNC です。バスボートのマウントに使われている ボルト と同じですね。


CADで製作も考えたのですが コストがかかるので 削って製作する事にしました。

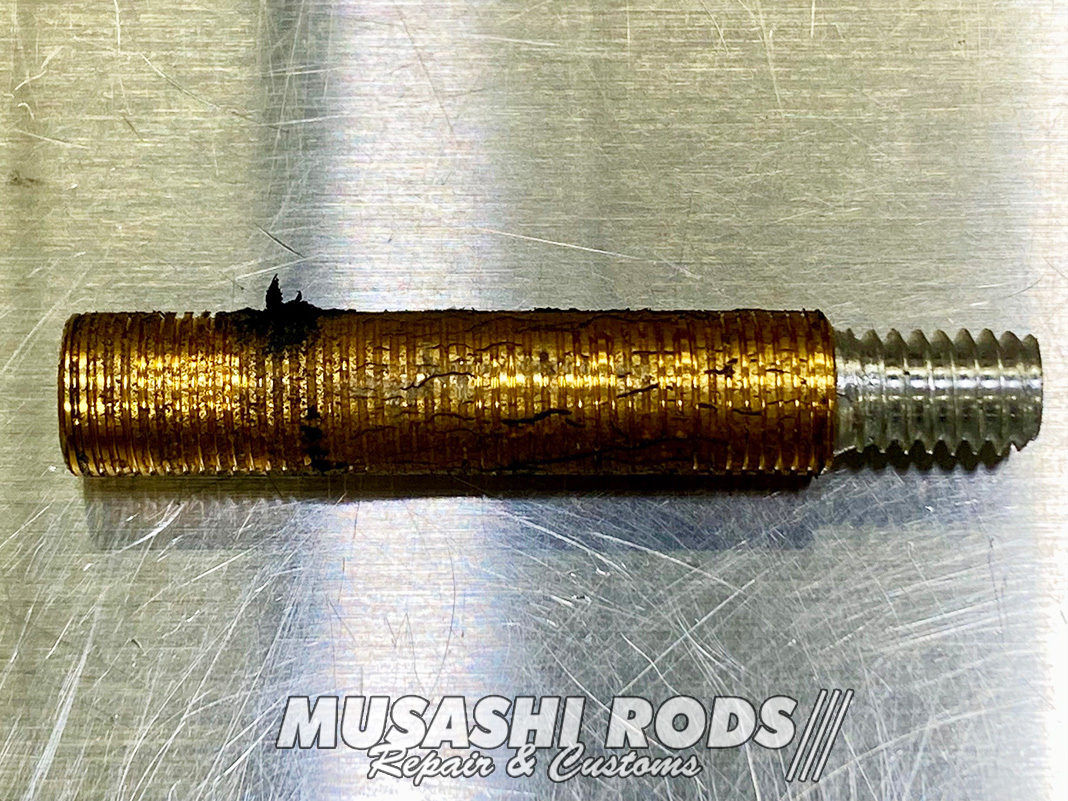

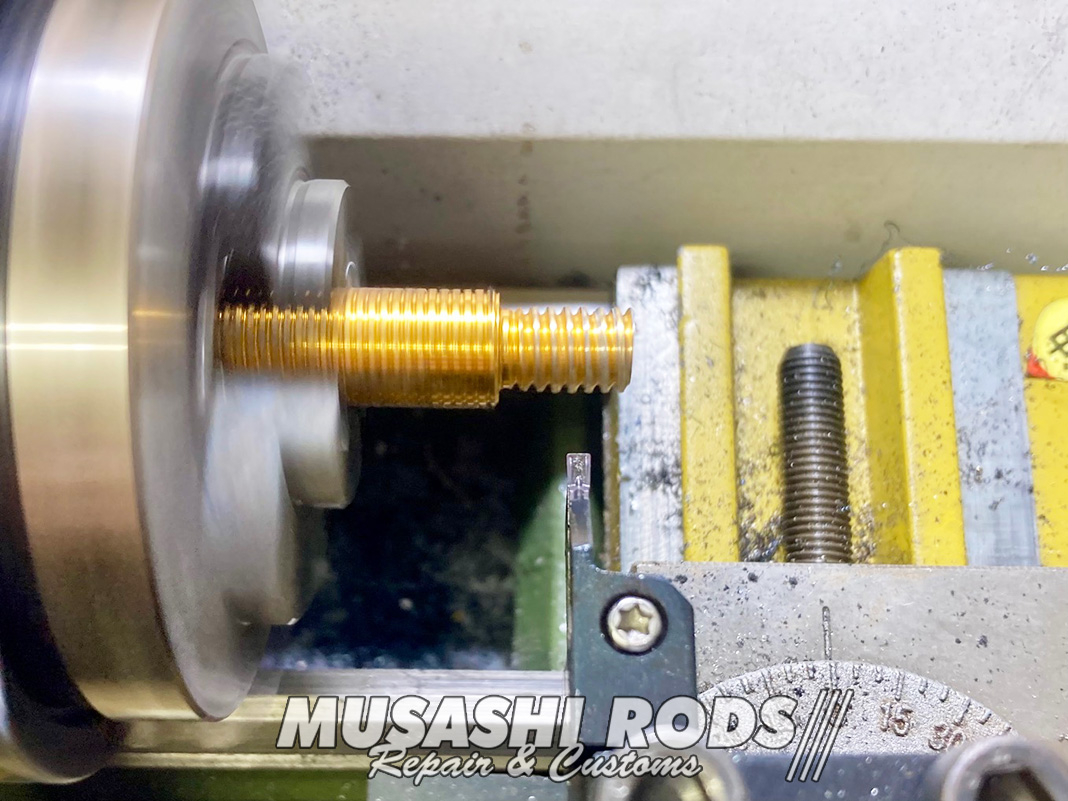

早速、作業に取りかかります。まずは エンド部分から オスネジ を抜いて旋盤にセット。

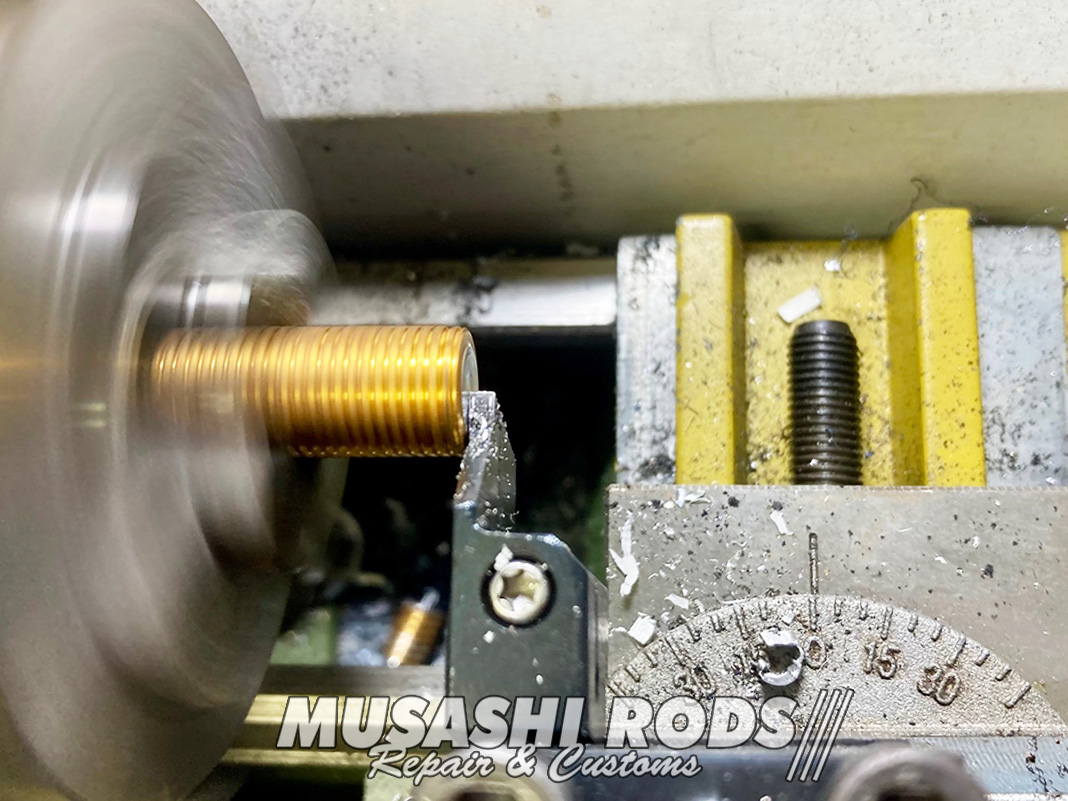

ネジ山を飛ばします。サムニラ~

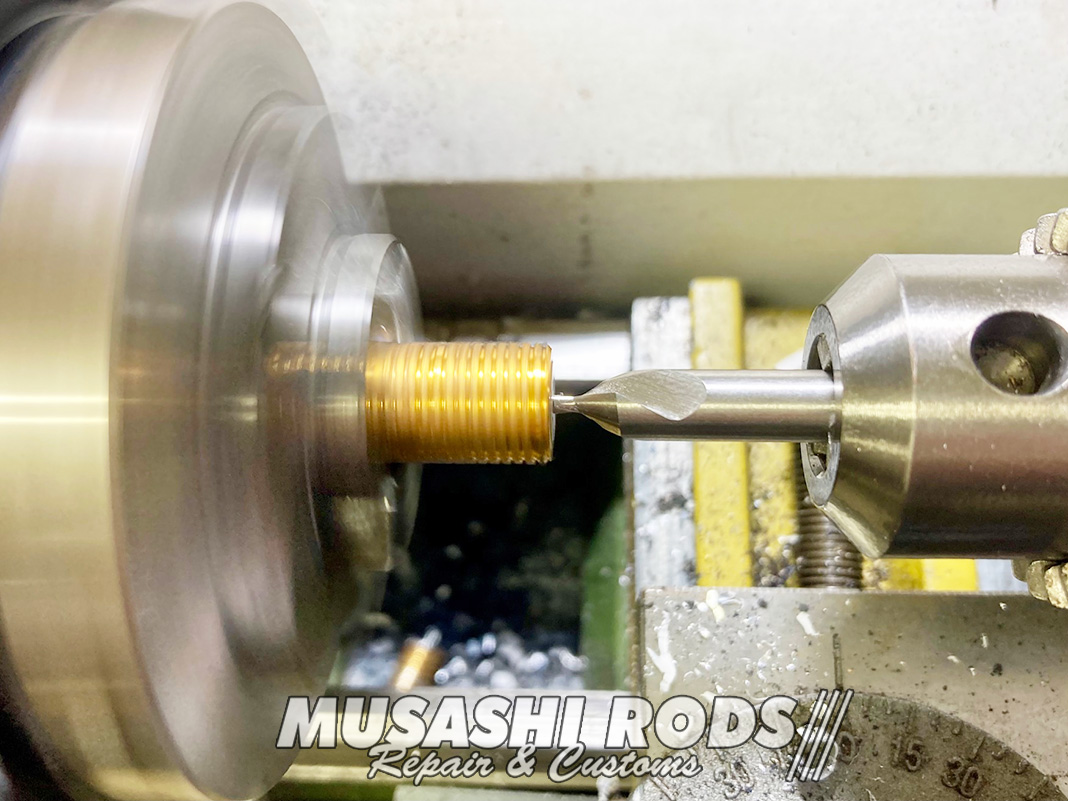

センターホールを出しますます。

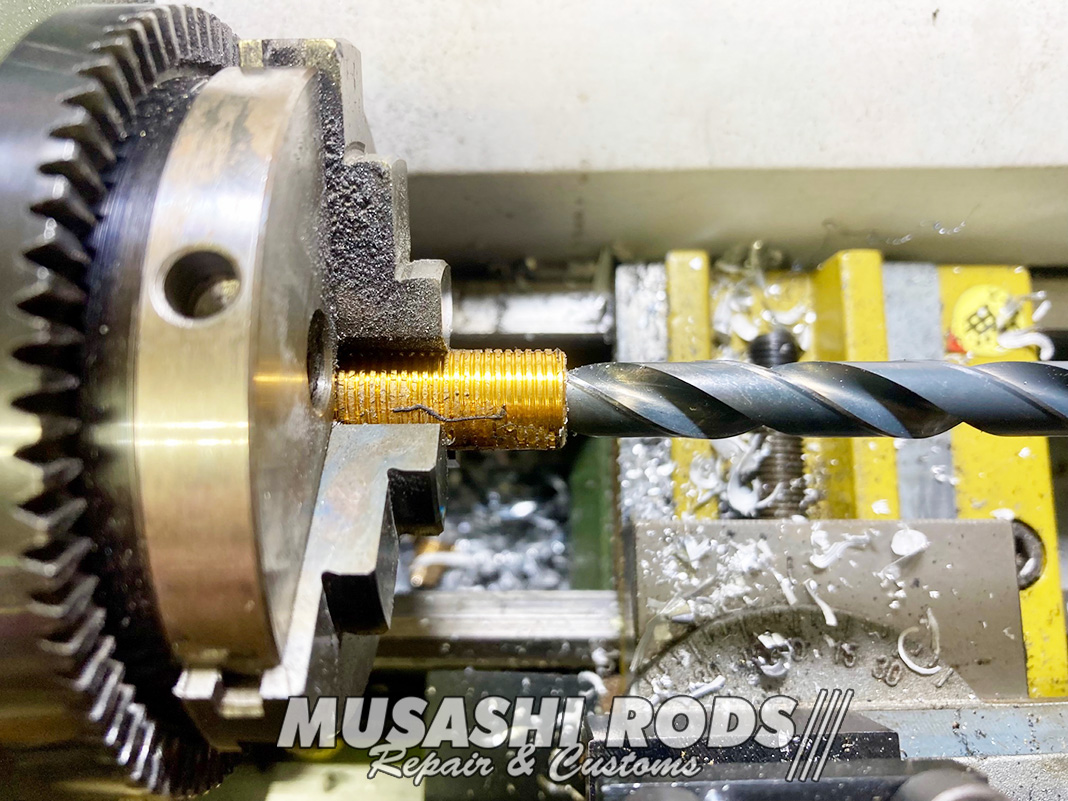

ホールを開けます。

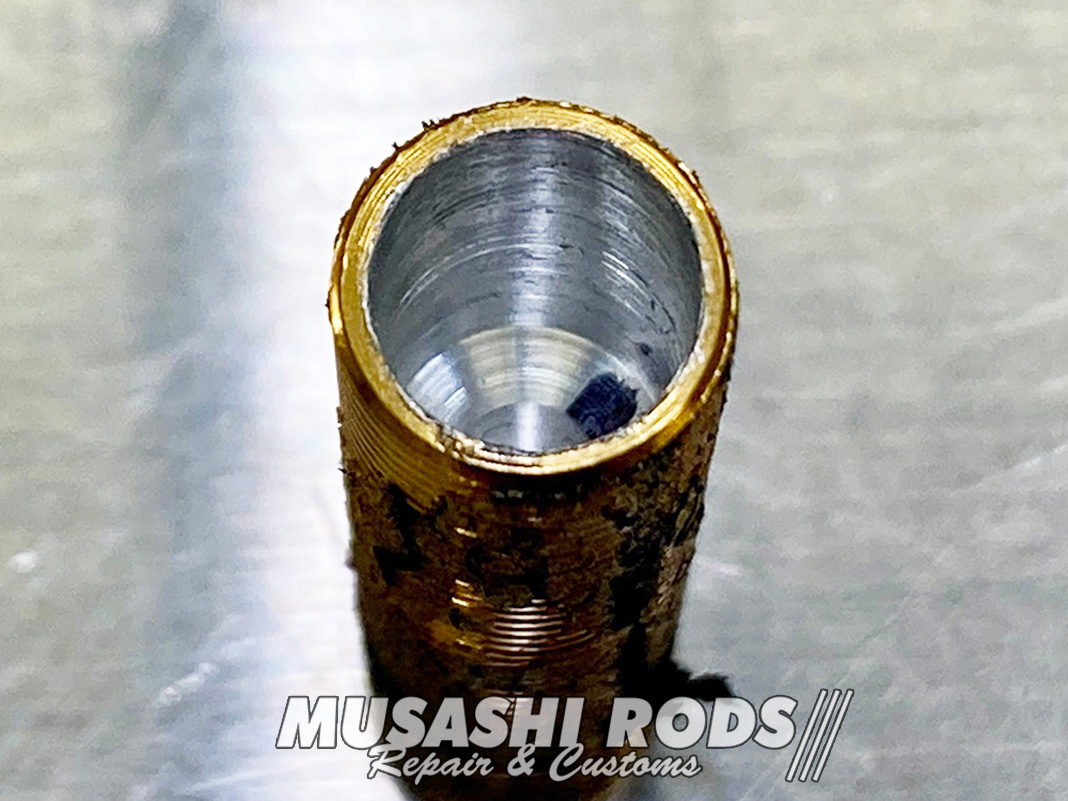

ホイッとね。薄皮 0.2ミリ程残します♪


ネジ切り作業

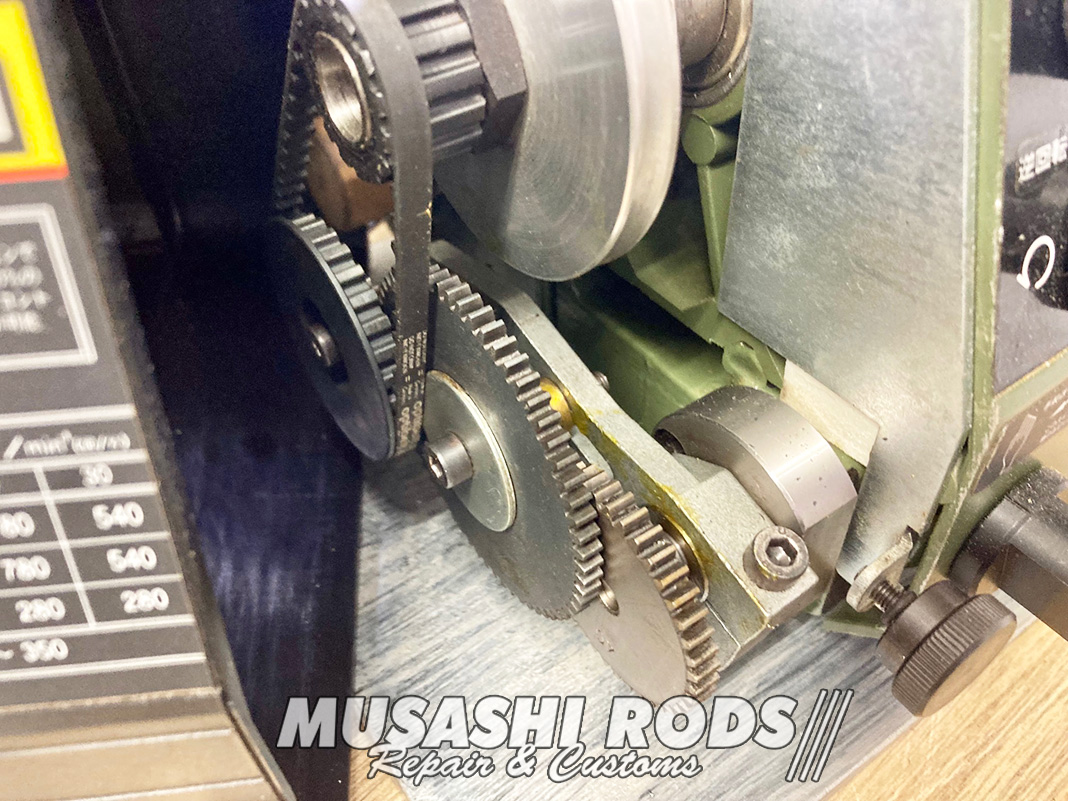

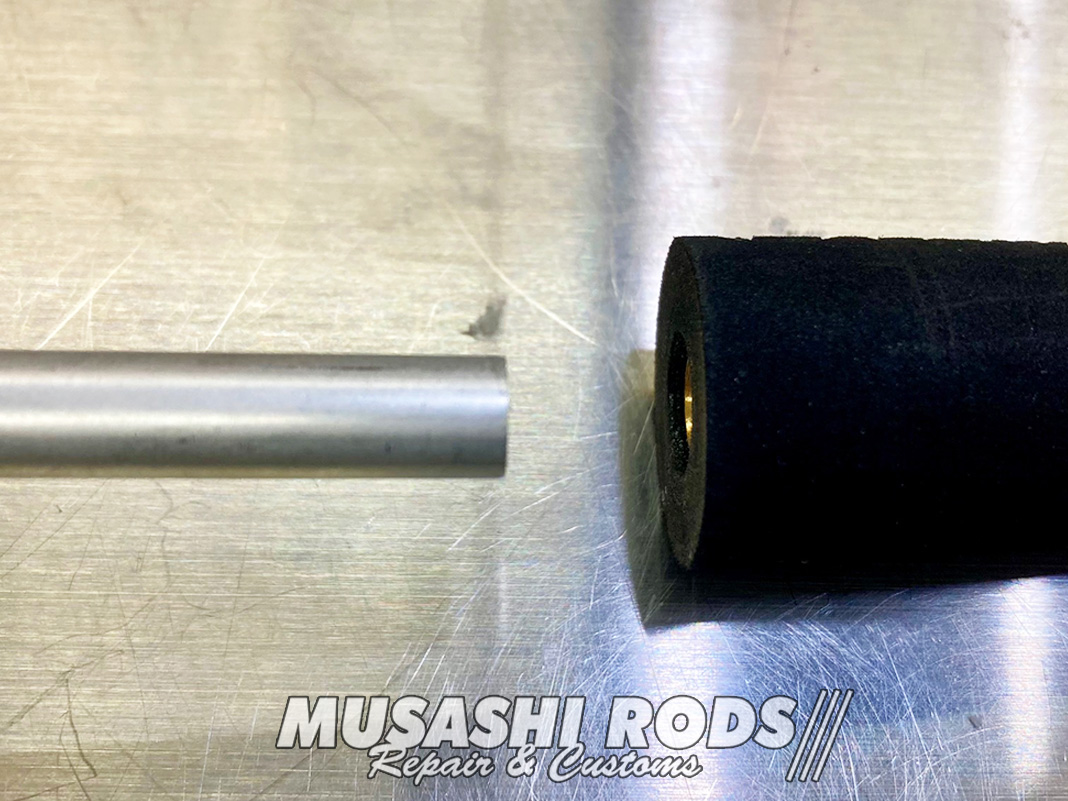

次に無垢のアルミ棒 4000番代 にネジを切ります。ネジ切りは 送りモードで使用します。ベルト と ギア を交換。ここまで来ると 趣味レベルでは難しい作業となりますね涙

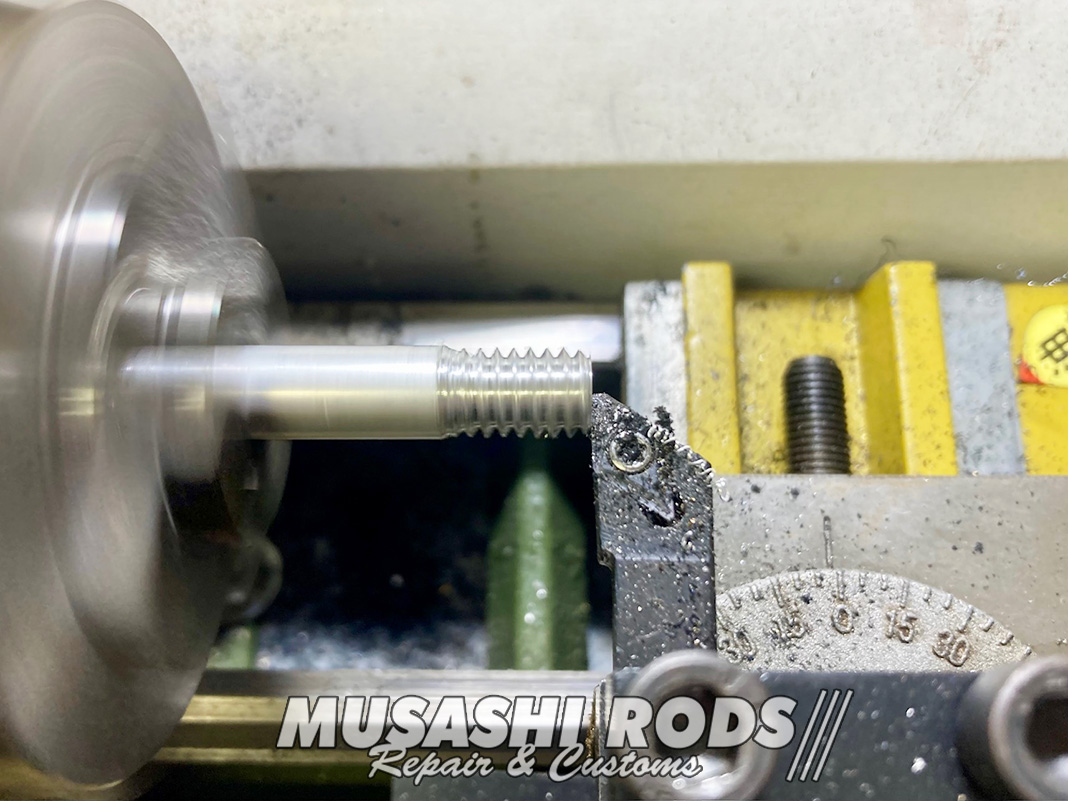

切り込んでの…

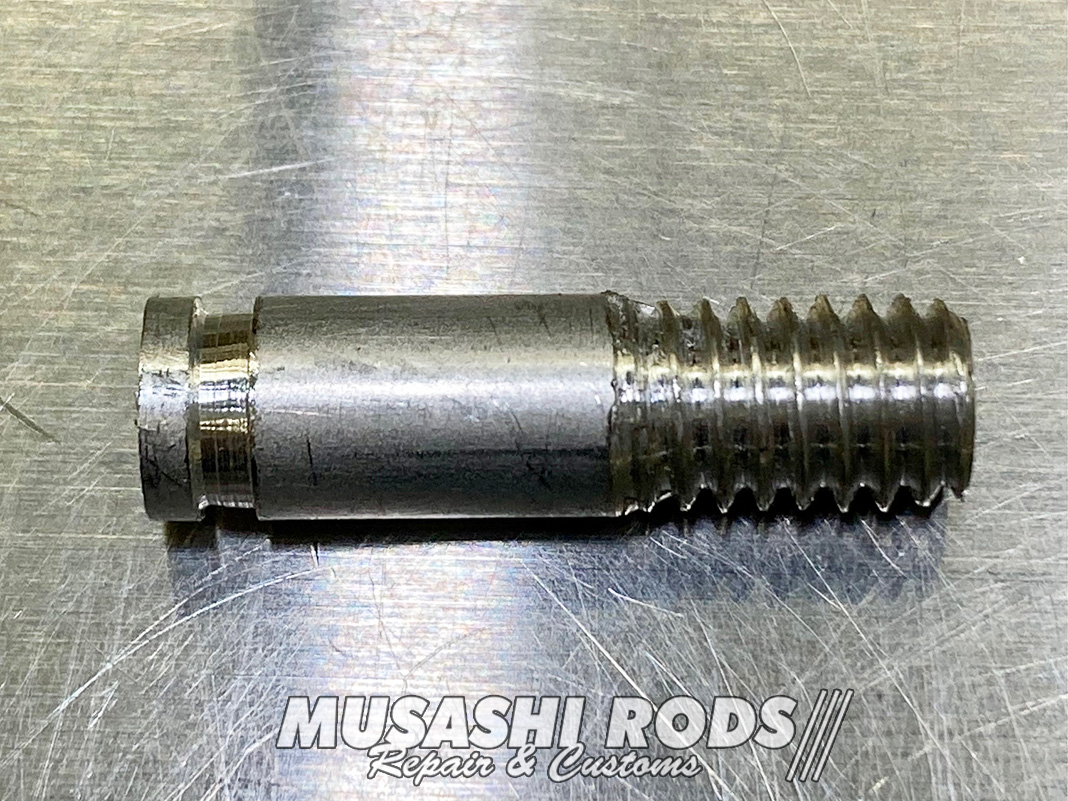

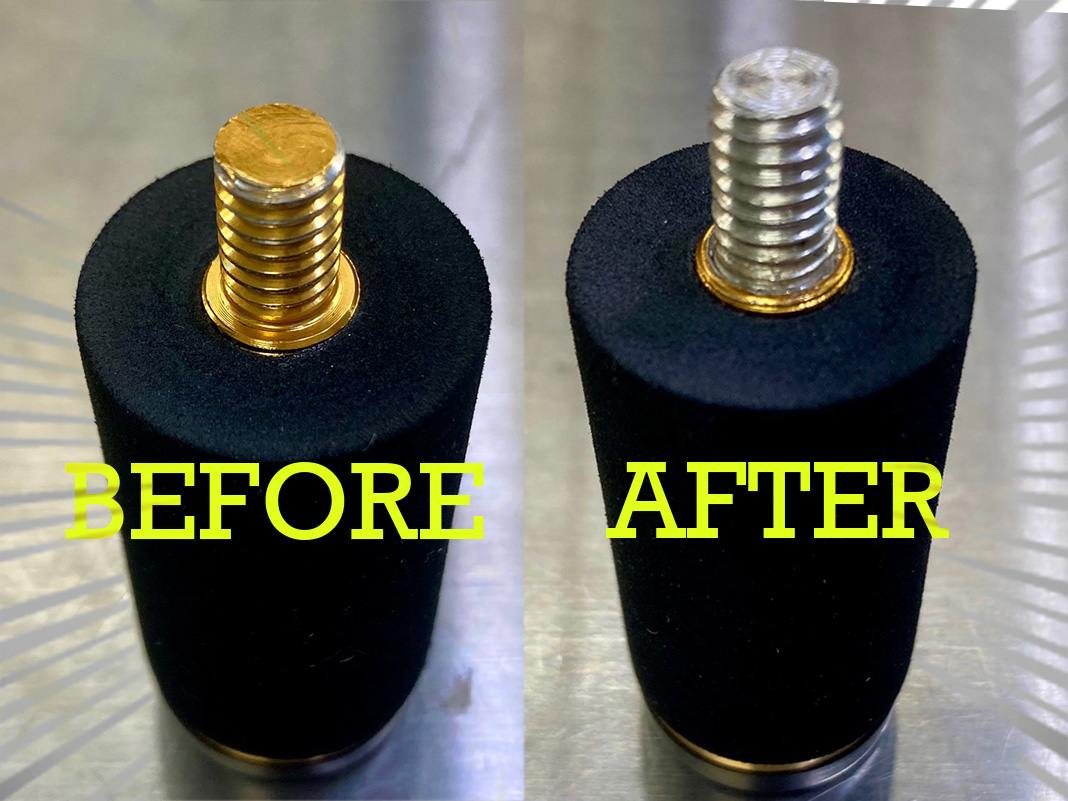

新しいシャフトが完成!エンド部分には ボンドデッジ も入れました。

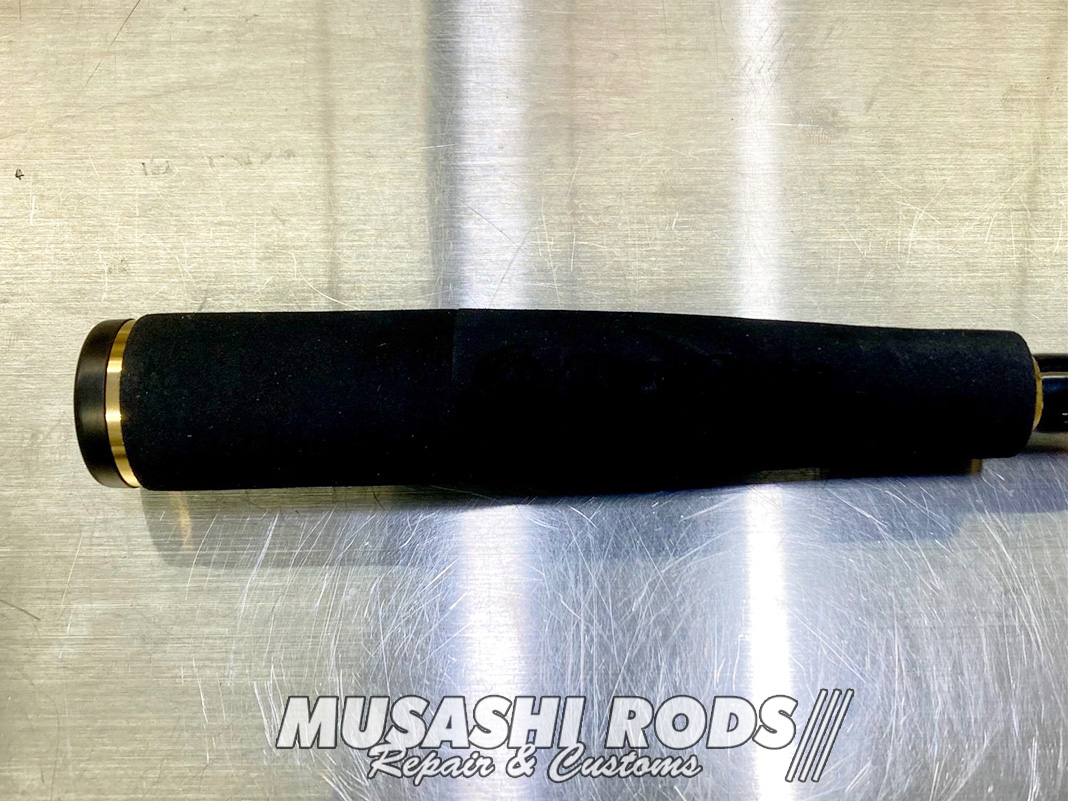

スポットね。クリアランス差は 0.05~0.08 で削ったので抜ける事はないと思いますヨ。


今回の代金は 部品代金込みで 約7,500~15,000円 となります。この施工方法を応用すれば グリップの延長から ロッドのセパレート化もできますよ~☺️ スレッド色 や ガイド種類 によって代金は変わります。ロッドの修理 や カスタムで お悩みの方は ご相談ください。修理カスタムの申し込みは こちら からお願いします。
