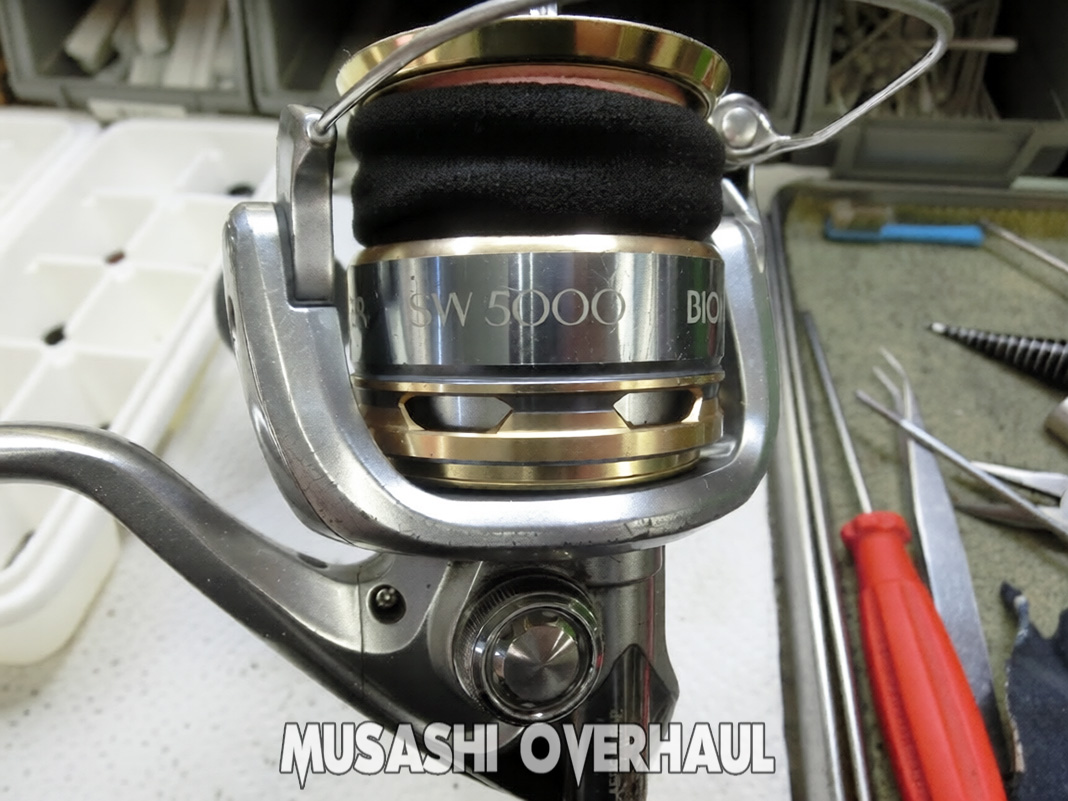

オーバーホールで受付けしました シマノ 13 バイオマスターSW 5000XG (03159) (4969363031594) です。ハンドルを回転させると シュリン~シュリン異音があります。自身でオーバーホールしてから 調子が悪い… 近所に釣具店が無い… このような ケースでお困りの方は お問い合わせ ください。ムサシオーバーホール 事業部ではスペアパーツも 豊富に在庫があります。
13バイオマスターSWを完全復活！ベアリング公差とはめあい調整の重要性
PR: ムサシオーバーホール は各メーカーの パーツ発注 から 取り付け まで迅速に対応できます。特に シマノ製リールの修理＆メンテナンスはお待たせしません。お急ぎの方はご相談ください。
ギア用オイル＆グリス、通常ベアリング用 オイル、ワンウェイクラッチ用グリス その他…補充完了！

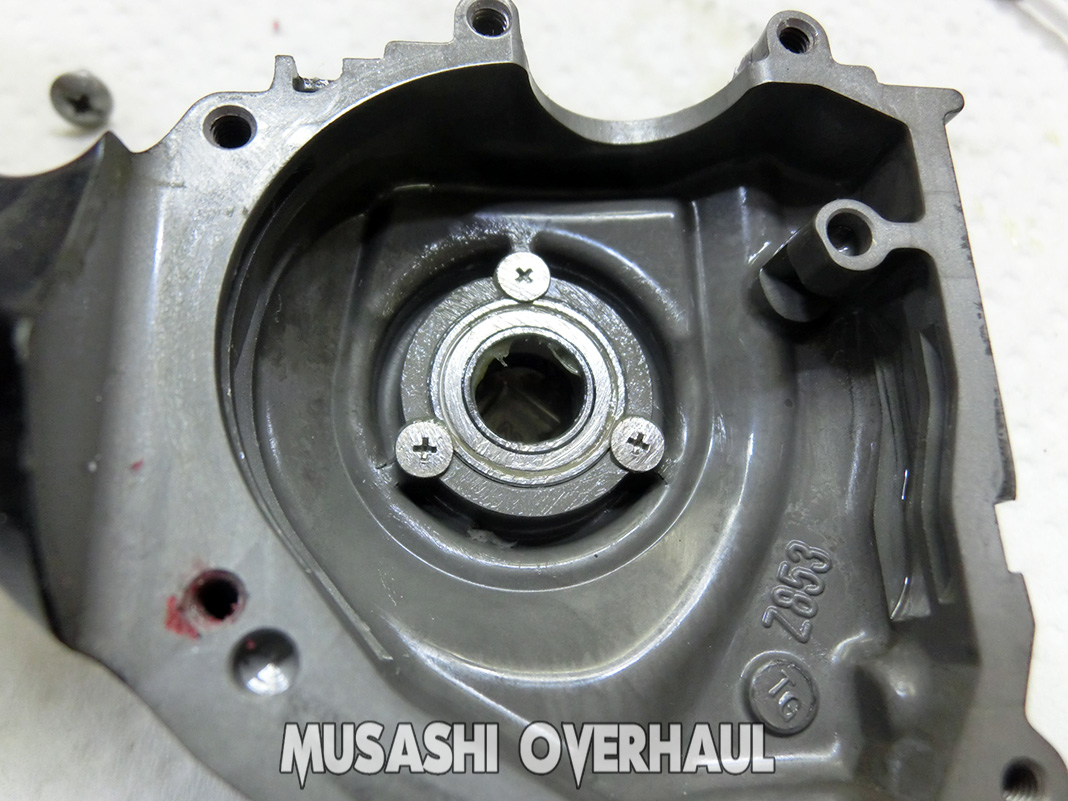

まずはオープン！
SWはとても丈夫なリールですね。

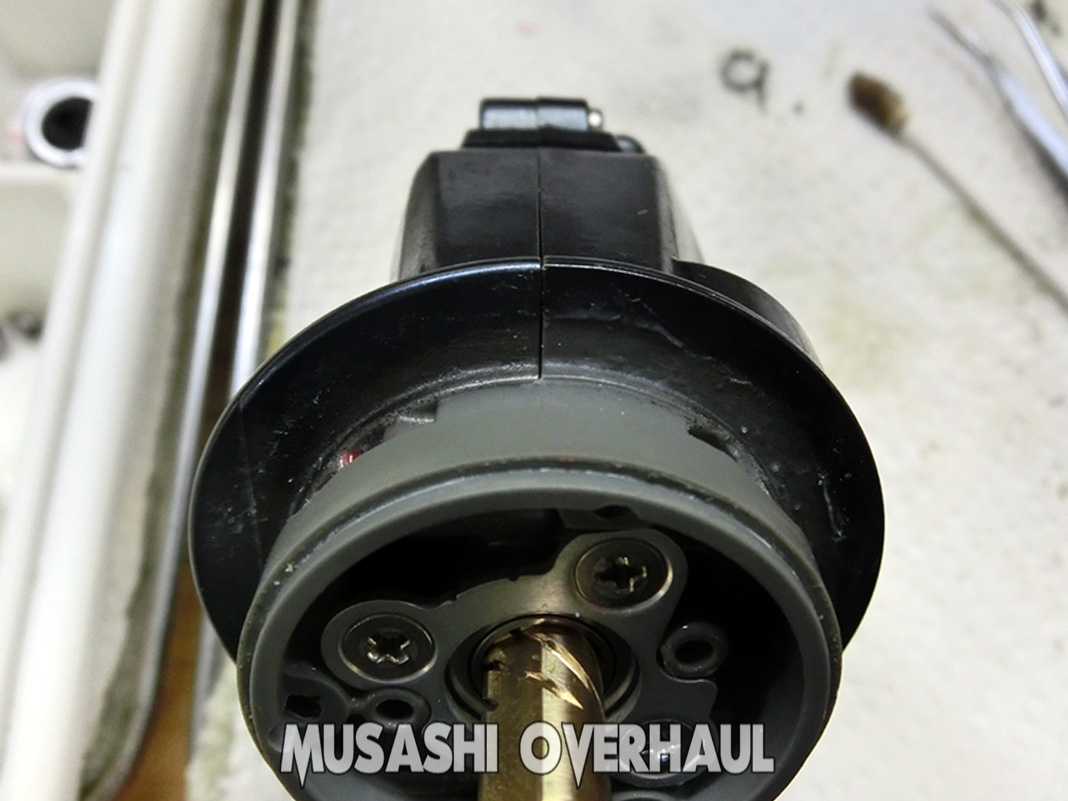

それでも ベアリング のメンテナンスは重要ですね。

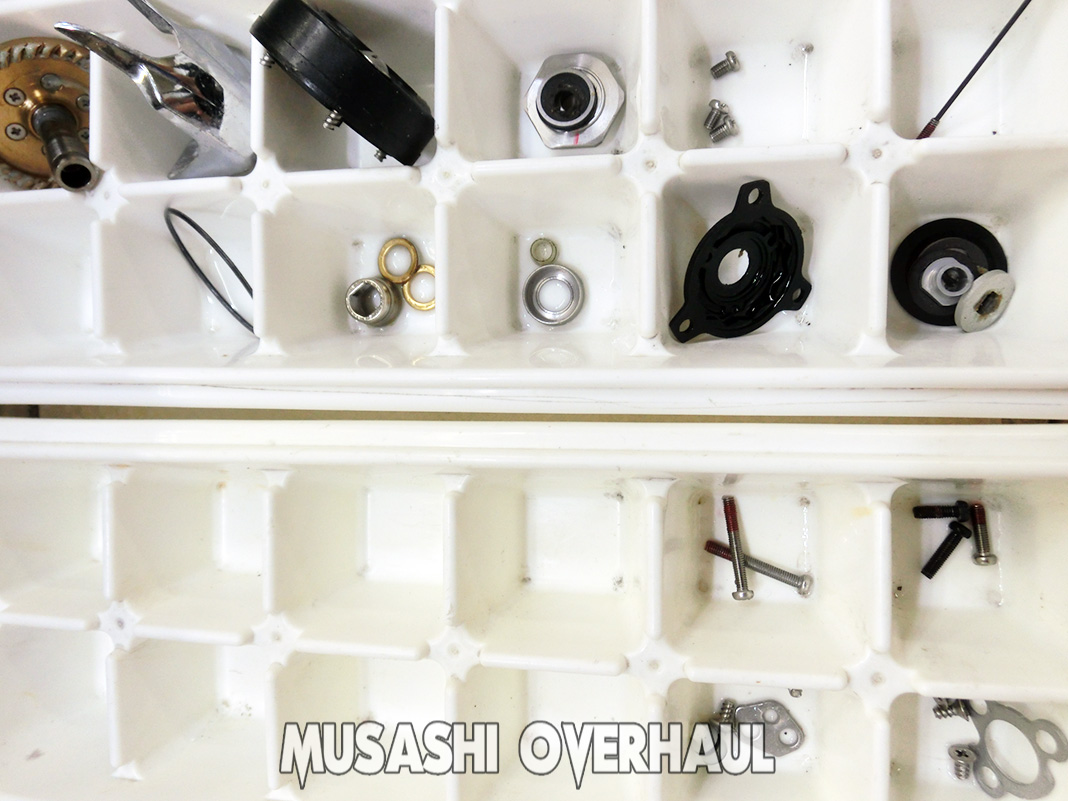

オーバーホールの基本ステップは以下の通りです：①完全バラ ②完全洗浄 ③完全磨き上げ が基本です。[展開図]

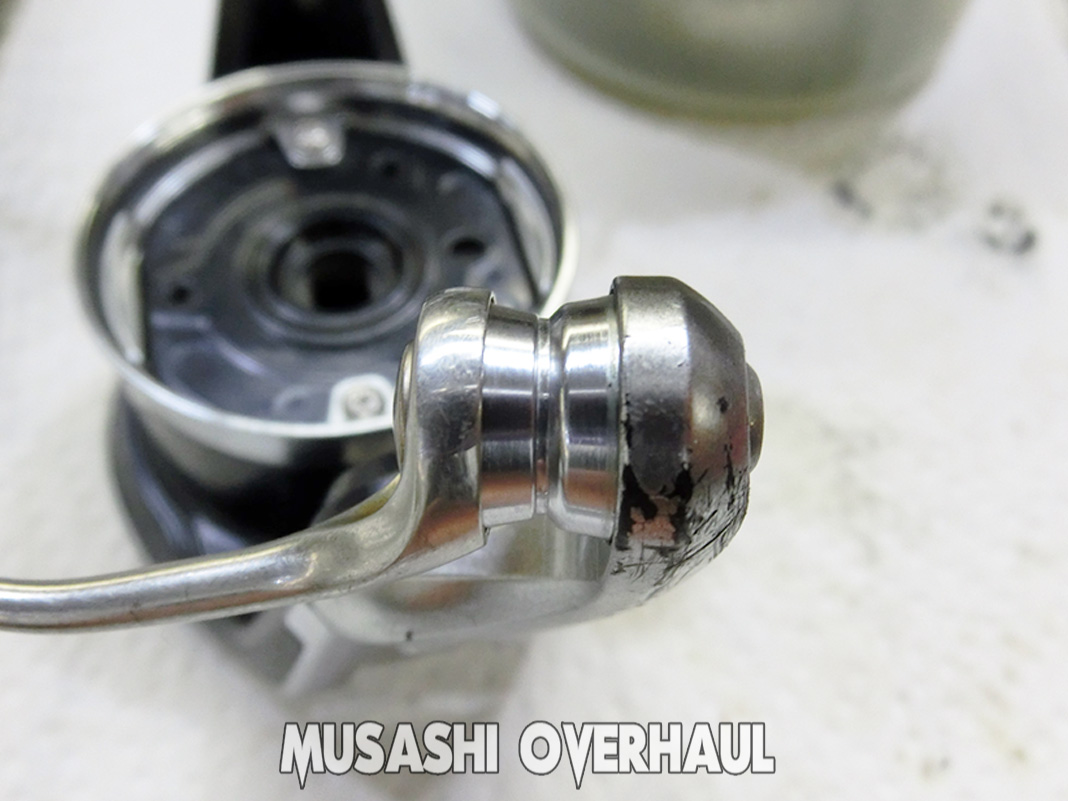

スピニングリールはベイトリールとは構造が違って ベアリングの異音は 楽器 のようにボディ全体を通して 音が伝わってきます。今回も ラインローラー部分から シャリシャリ と異音が発生しておりました。
クリアランス調整

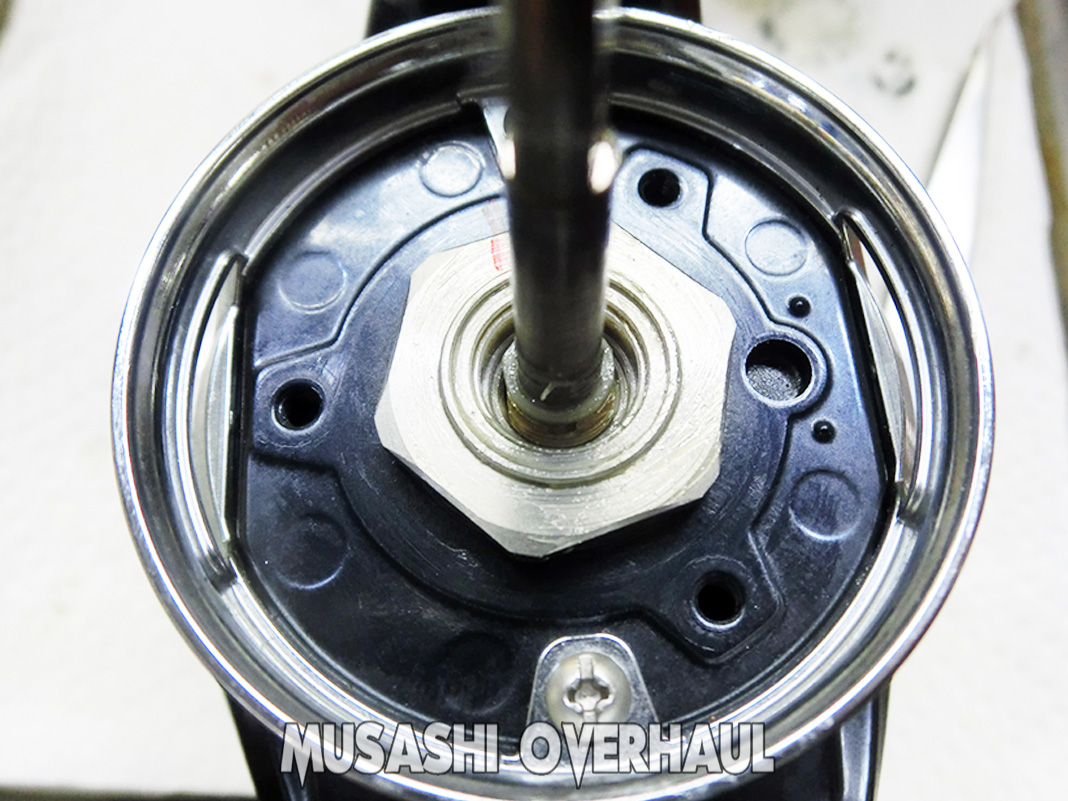

今回は ベアリング を新品に変えるので ベアリング公差(はめあい) なる調整を行います。これは ステラ や ヴァンキッシュ 等の スピニングリール には 傘歯車 が 使用されており 密接精度 が高く 調整が しっかりとなされているので 新しい ベアリング を入れると フィーリング や ギア圧 が変わってしまいます。また 古いグリス(垢)を落とすという事は 痩せてしまう という表現でもいいかもしれません。最終的なシム調整幅は 0.1~0.5mm にて 行っています。俗にいう バックラッシュ の調整です。

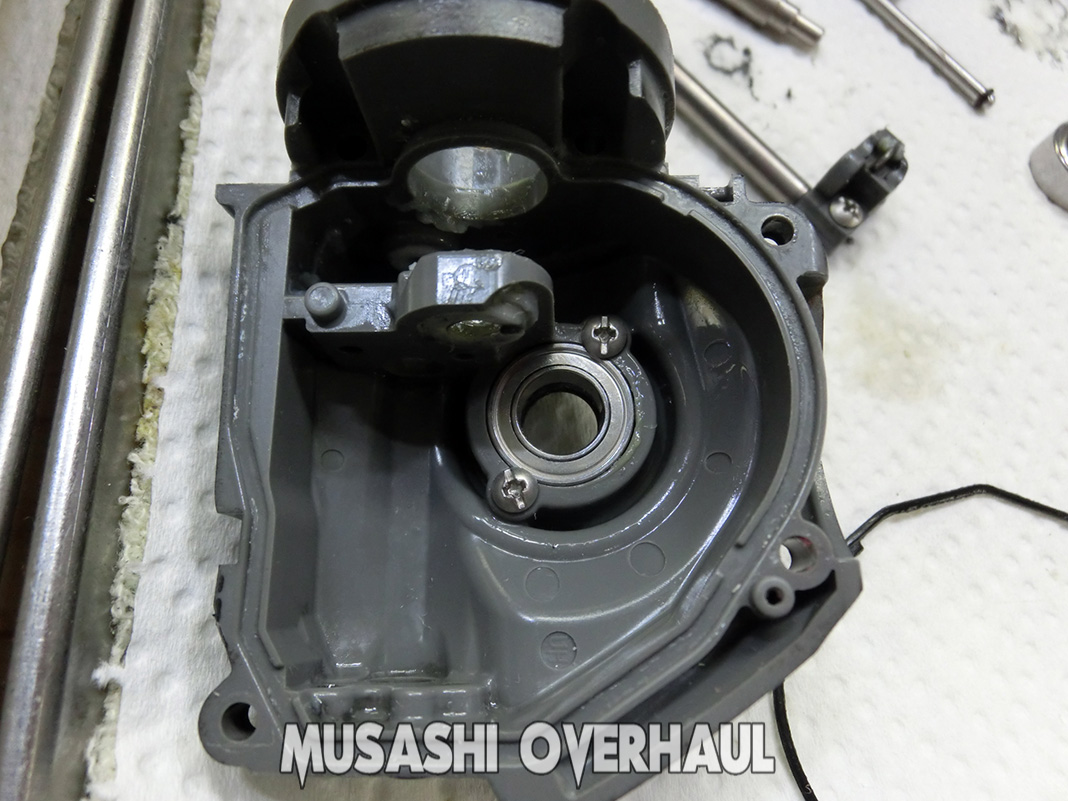

今回入れる(前回はいっていた) ベアリング幅 4.00mm に対して 実測は 3.99~3.98mm 幅 なので サイドベアリングを２つ交換した場合は 0.3mm位の クリアランス が発生します。この調整をしないで リール を組み上げた場合は ギア に 古い跡 と 新しい跡 がついてしまい おかしな フィーリング になってしまいます。(キリキリ鳴ったり、途中、ガッコンと落ちます) また新しい ギア を入れる作業も同等の 調整 が必要となってきます。
最終フィーリングは グリス の量で調整です。組み上げますね！

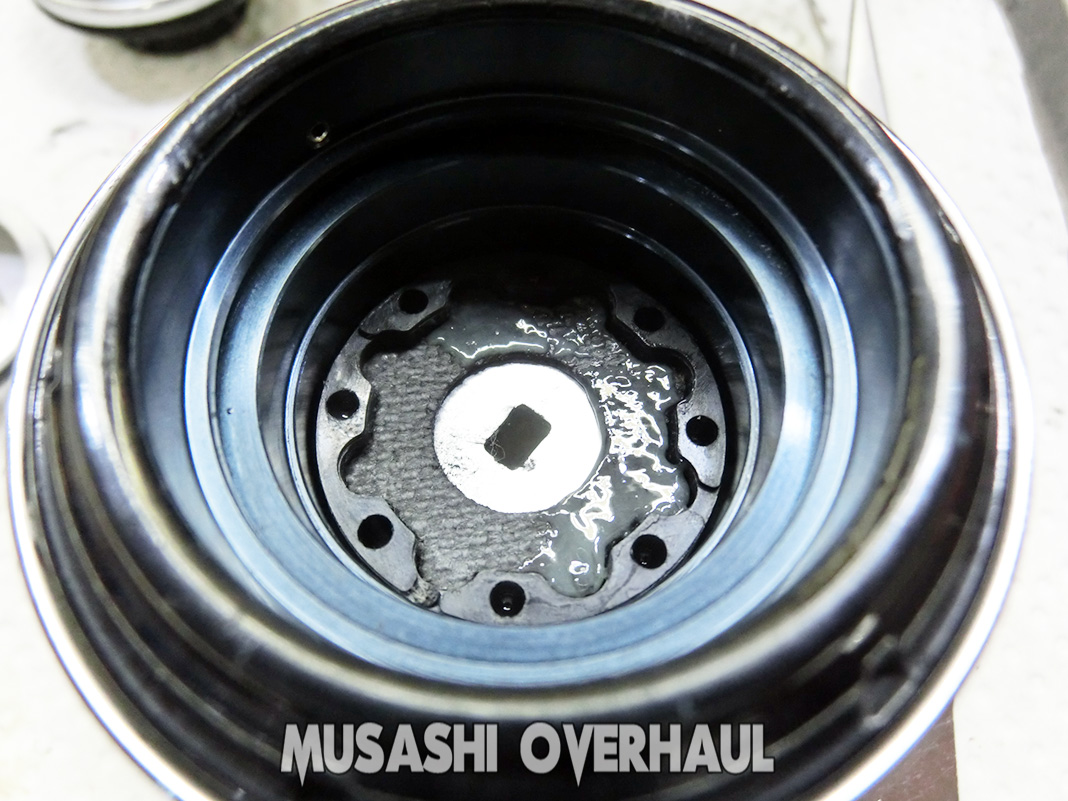

ドラグワッシャーも調整します！最後は梱包しまして完了です。今回の代金は 6,000円+パーツ代金 でした。リールのオーバーホール＆メンテナンス、修理チューンはお任せください。リールは大切に！修理オーバーホールの申し込みは こちら からお願いします。
