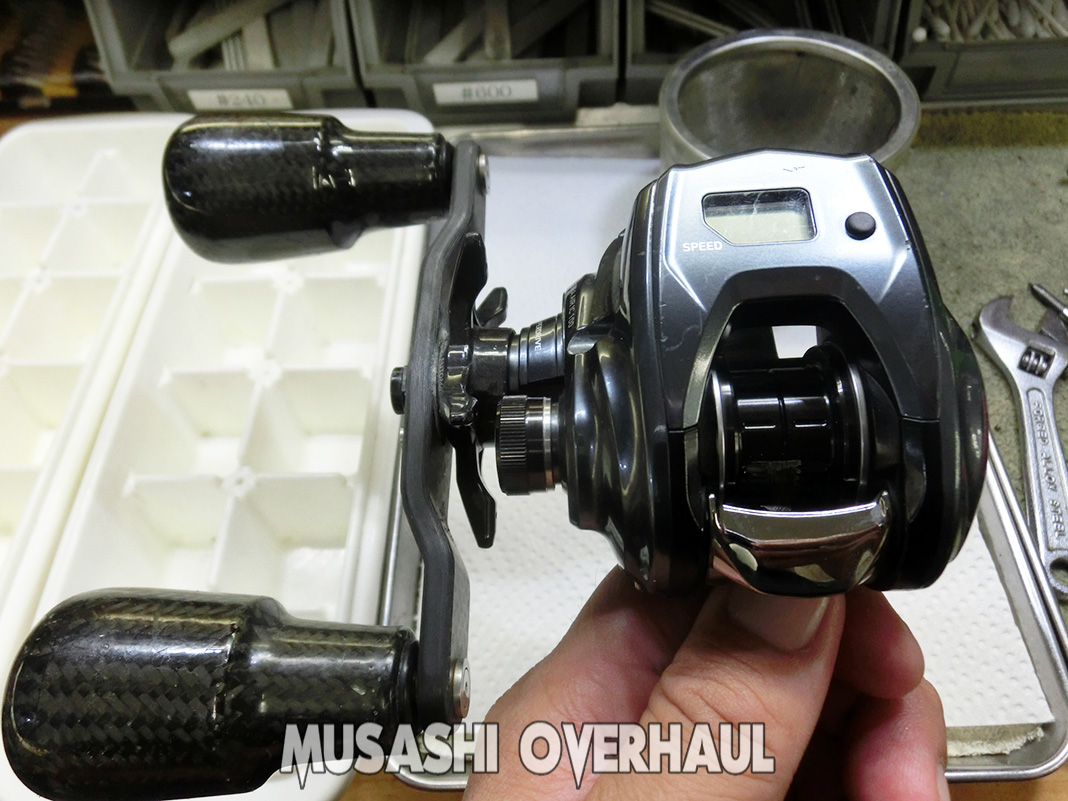

オーバーホールで受付けしました ダイワ 24 ティエラ AIR IC 100XHL (00631561) (4550133352928) [取扱説明書] です。ハンドルがとても重く ギア部分から異音があります。このままでは使用できませんので メンテナンス修理 を希望です。近所に釣具店が無い… このような ケースでお困りの方は お問い合わせ ください。ムサシオーバーホール 事業部ではスペアパーツも 豊富に在庫があります。

【異音・重い】24ティエラ AIR ICのハンドル固着！錆びと塩噛みの修理記録

ギア用オイル＆グリス、通常ベアリング用 オイル、ワンウェイクラッチ用グリス その他…補充完了！

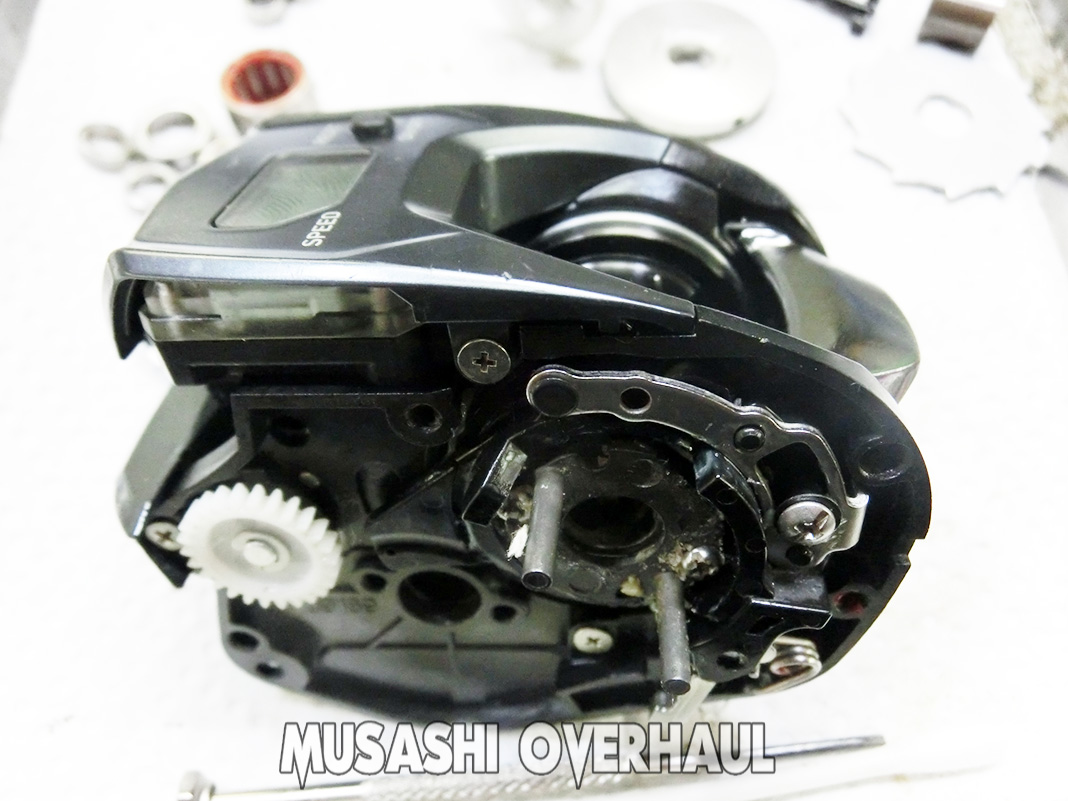

まずは オープン です。もうそこら中が錆びだらけです。

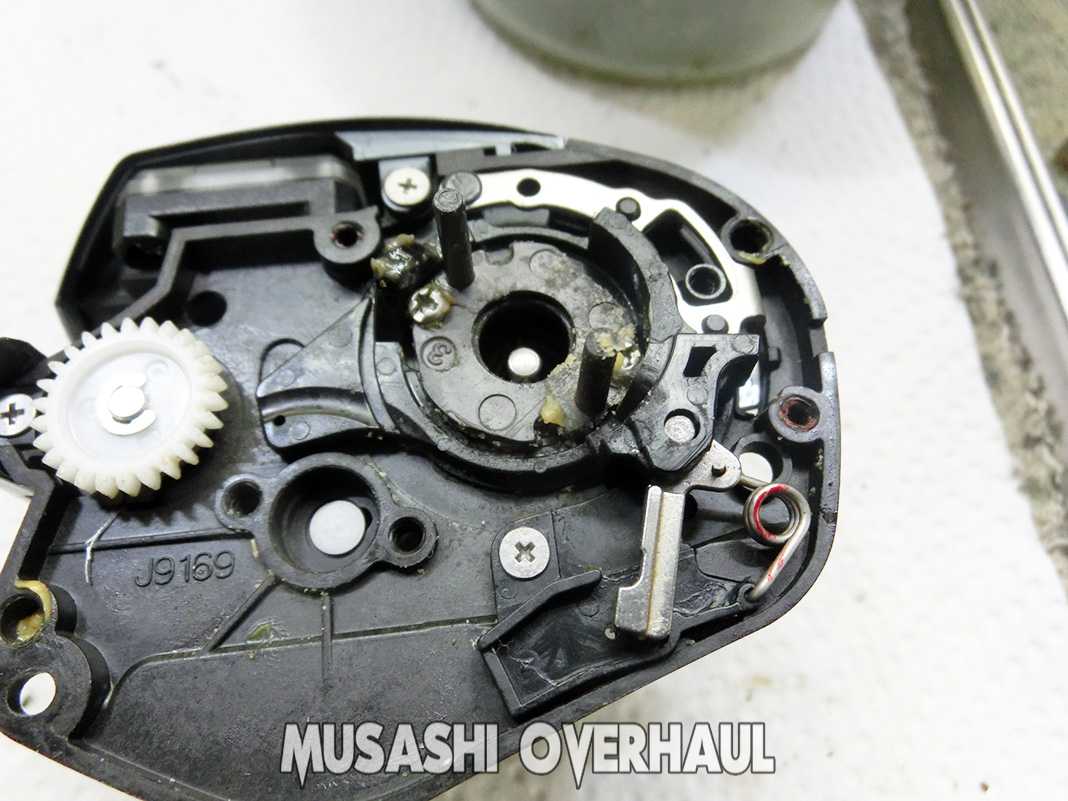

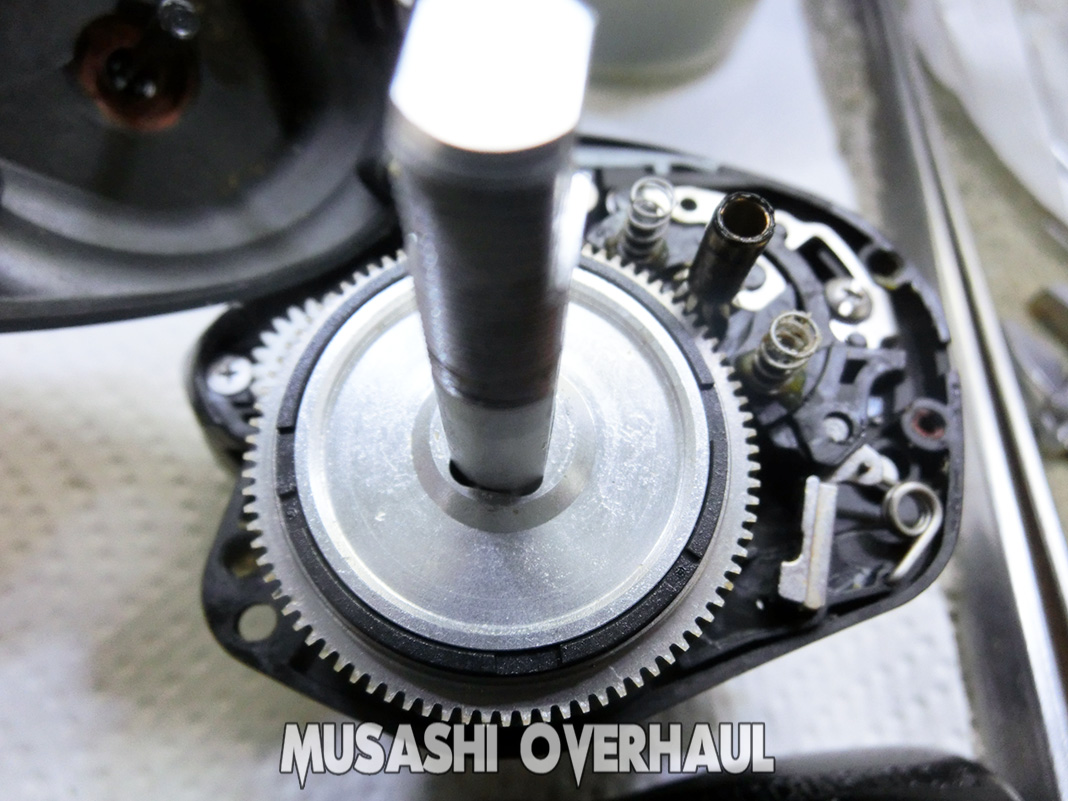

内部もグリスが切れて固着しておりました。ソルトユーザーさんは水洗いをしましますので グリス＆オイル も定期的にチェックする必要がありますね~

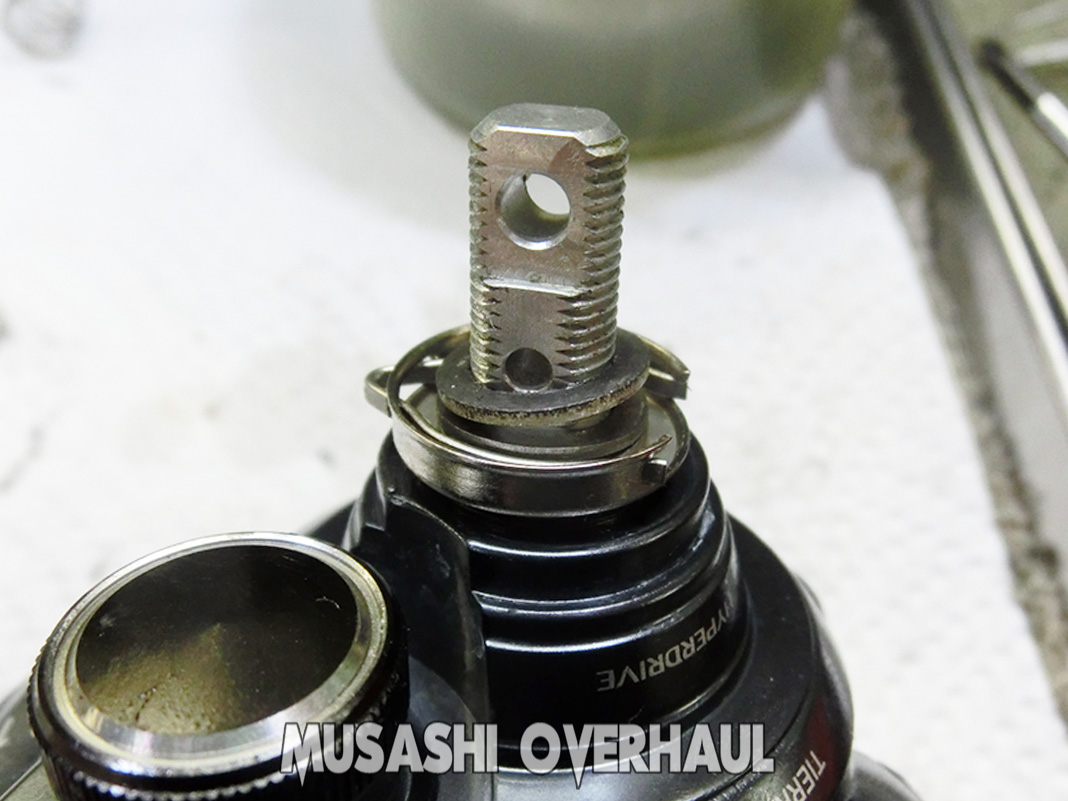

内部から塩が吹いておりましたヨ~

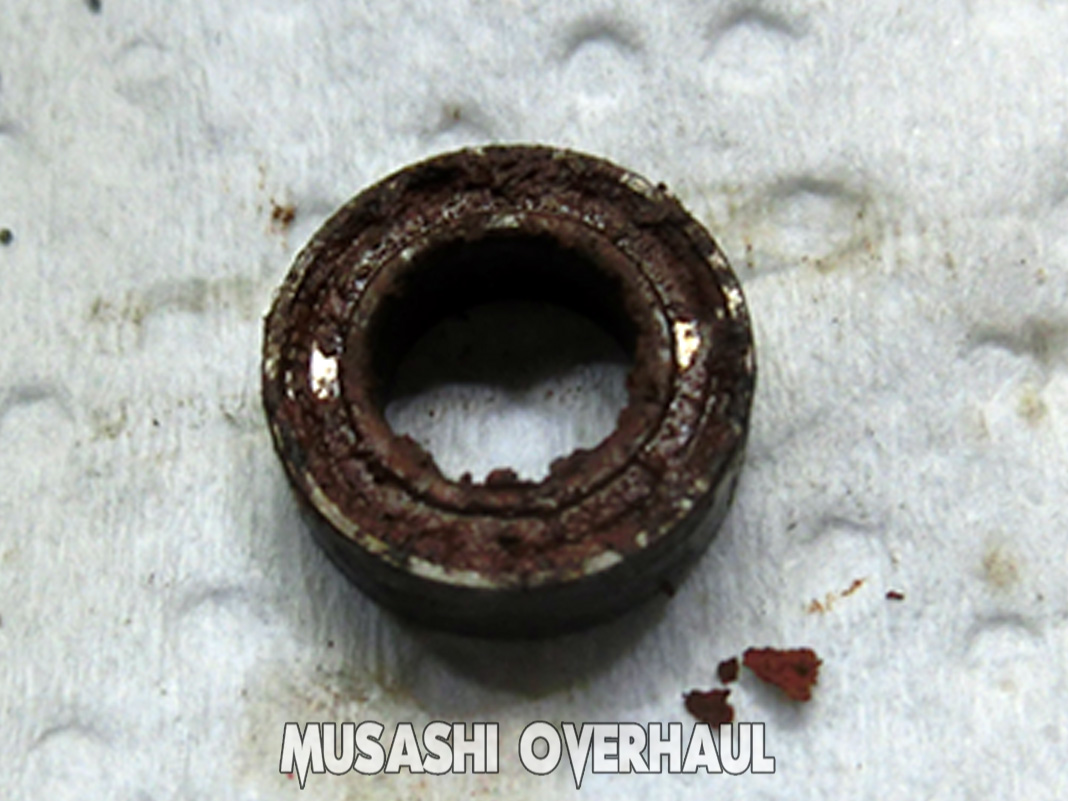

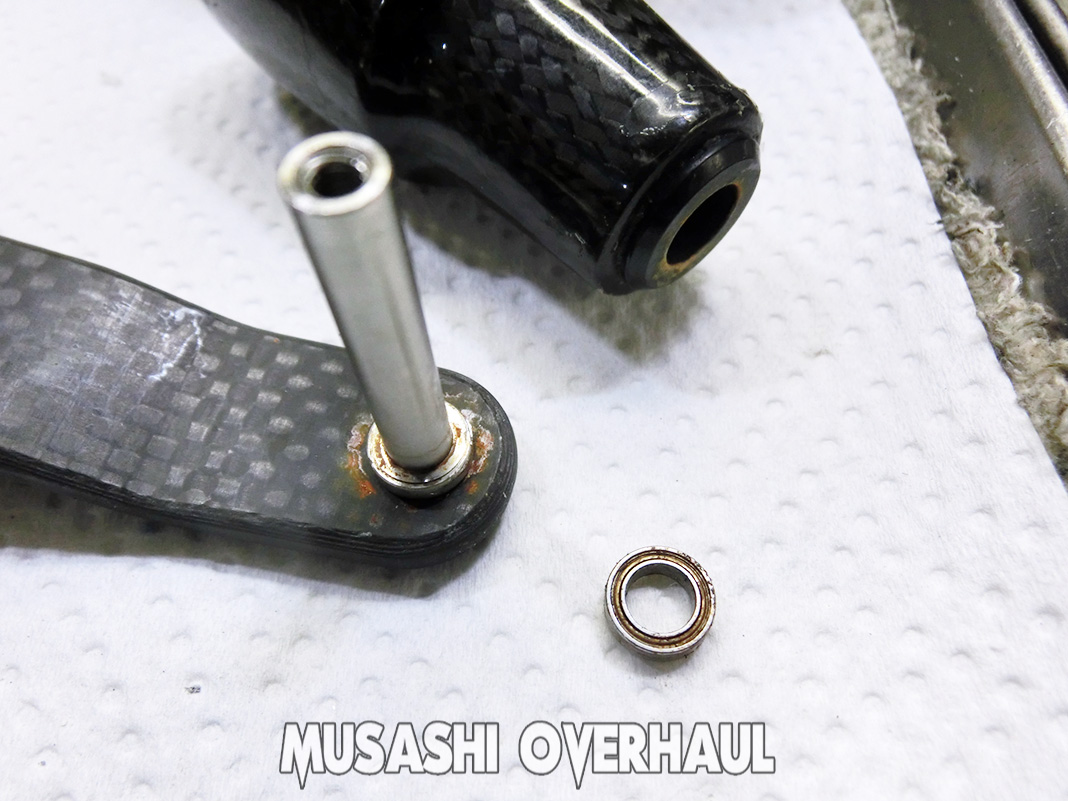

ピニオンギアの根元ベアリングもズボッ~と抜けて錆びだらけでした。これぐらいの見た目、車 や バイク でしたら普通ですが リール の場合は繊細なので かなり酷いレベルです。錆害に関しては こちら にて纏めていますので参考ください。

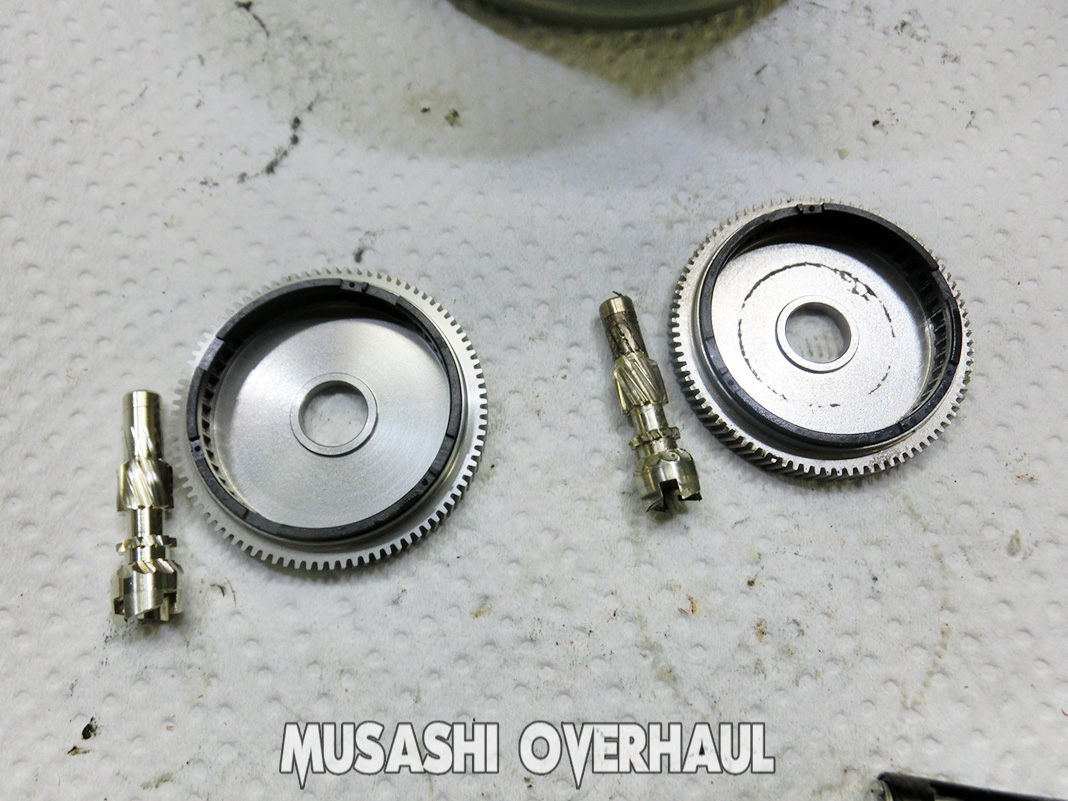

この錆びた個体を パワーハンドル で回してしまっていたのでギアの歯が削れてしまっておりました。交換するパーツ 部品番号[76] ドライブギア と 部品番号[54] ピニオンギア です。もう少し早く メンテナンス して頂ければ安く済んだのですが 残念ですね。

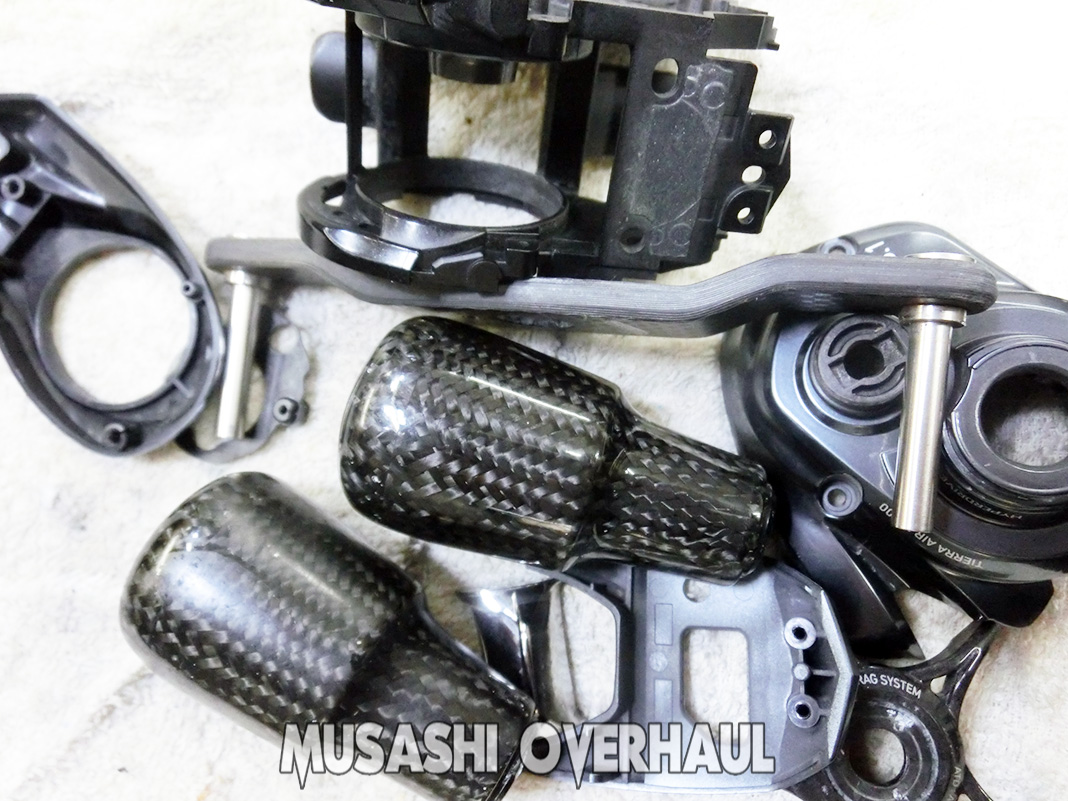

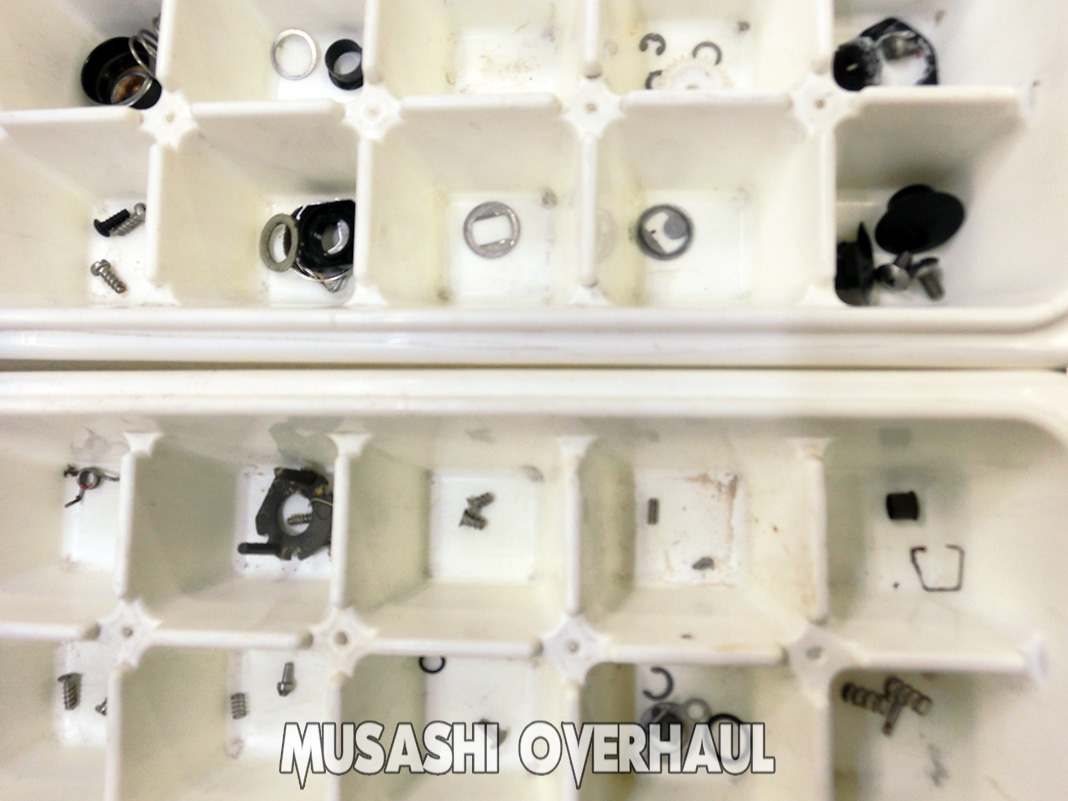

オーバーホールの基本ステップは以下の通りです：①完全バラ ②完全洗浄 ③完全磨き上げ が基本です。[展開図]

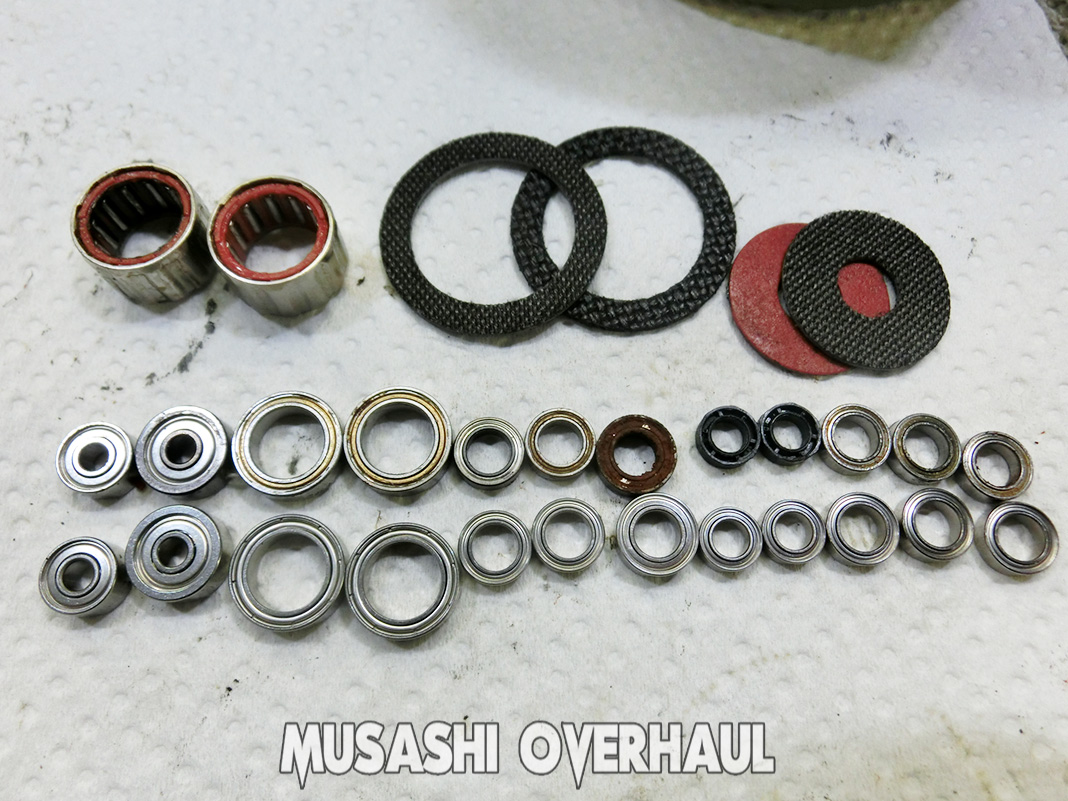

ベアリング は 二種類 の オイル で 洗浄 です。

古く固着したグリスは全て溶かして洗浄をかけます。

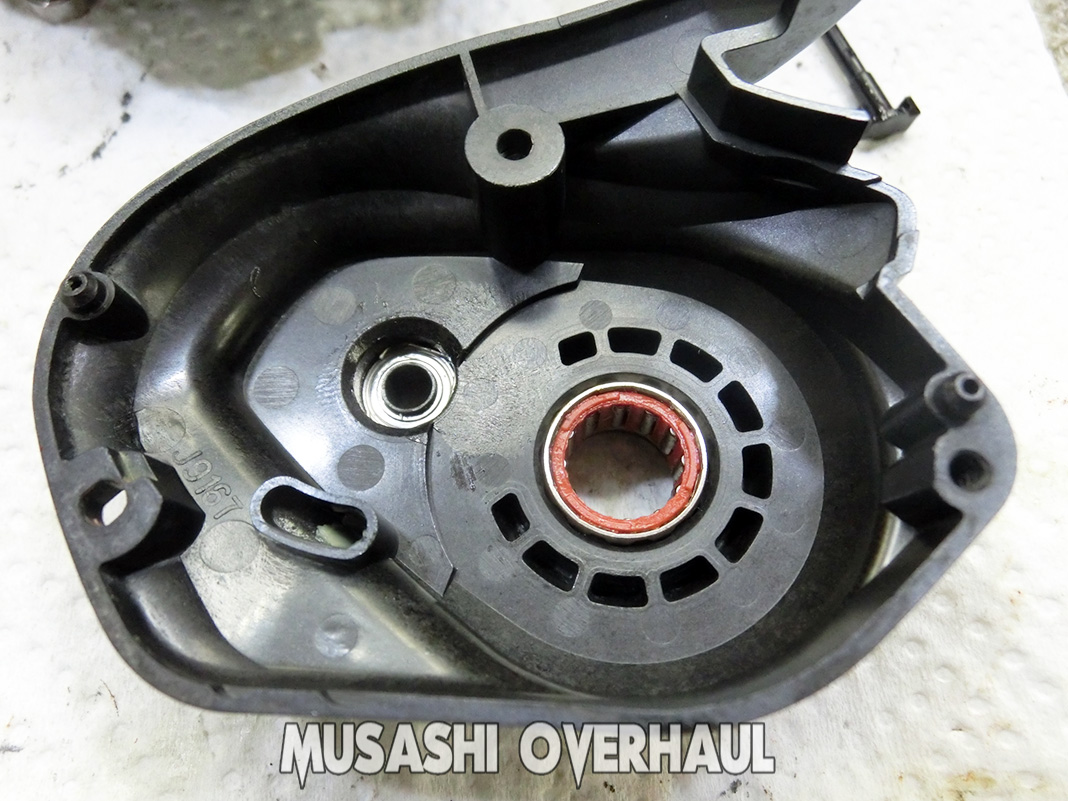

綺麗サッパリからの組み上げです。

メーター周辺、ケーブル類の断線もありません。

あともう少し~

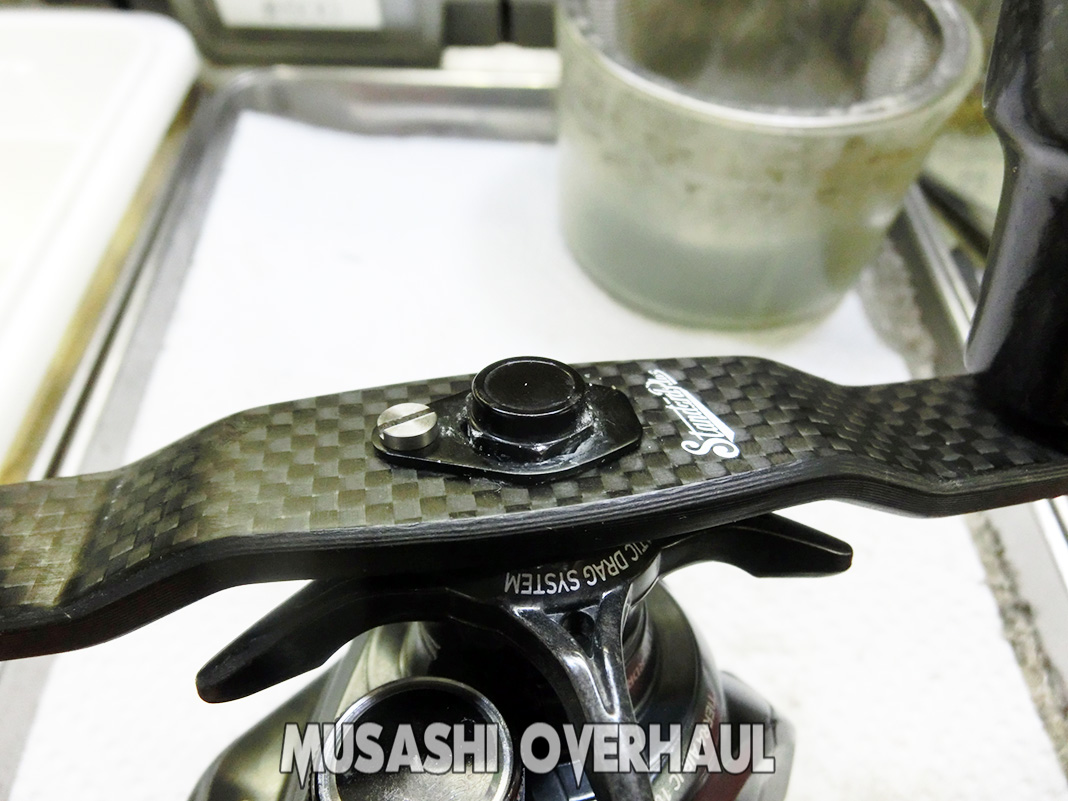

最後は ハンドルを装着しまして完了です。今回の代金は 4,000円+ベアリング代金 でした。リールのオーバーホール＆メンテナンス、修理チューンはお任せください。リールは大切に！修理オーバーホールの申し込みは こちら からお願いします。
