オーバーホールで受付けしました シマノ 07 メタニウムMg RH RH52 (02117) [取扱説明書] です。ドラグが効かない 内部から強い異音があります。自身でオーバーホールしてから 調子が悪い… 近所に釣具店が無い… このような ケースでお困りの方は お問い合わせ ください。ムサシオーバーホール 事業部ではスペアパーツも 豊富に在庫があります。


リールのオーバーホールとメンテナンスのプロセスと費用公開!

シマノ修理受付PR: ムサシオーバーホール は各メーカーの パーツ発注 から 取り付け まで迅速に対応できます。特に シマノ製リールの修理&メンテナンスはお待たせしません。お急ぎの方はご相談ください。


ギア用オイル&グリス、通常ベアリング用 オイル、ワンウェイクラッチ用グリス その他…補充完了!


まずはオープン!


オーバーホールの基本ステップは以下の通りです:①完全バラ ②完全洗浄 ③完全磨き上げ が基本です。[展開図]


ローラークラッチベアリング/ワンウェイクラッチ交換方法

シマノ 12アンタレス 左 オーバーホール修理値段 写真今回はこちらの ローラークラッチベアリング を交換します。交換方法 は簡単で 外して付け替えるだけなんですが 時として 固着 して取れない ケース があります。取り外しには色々な方法がありますが 一番 気をつけて欲しい事は 「叩いて壊してしまう」事です。

ワンウェイベアリングの故障と症状


シマノ 07メタニウムmg オーバーホール修理メンテナンス写真今回は壊れた ローラークラッチ の アウター があったのでこれを 治具(スペシャルツール) として使用する事にしました。ソケットレンチ等 でもよいのですが この ローラークラッチベアリング の 外肉厚 は薄いので 破損 させてしまうかもしれないので 注意 が 必要 です。


シマノ 07メタニウムmg オーバーホール修理メンテナンス写真こんな感じで合わせて 手の甲 で 体重 をかけて押し出します。プシュ~



シマノ 07メタニウムmg オーバーホール修理メンテナンス写真なんとかとれました。ローラークラッチ の ローラー棒 が4本くらい 陥没 しておりました。スリーブもすり減っていました。次回は スリーブ も 交換 ですね。


綺麗さっぱりからの 組み上げ です。


こちらにも グリス を塗布します。

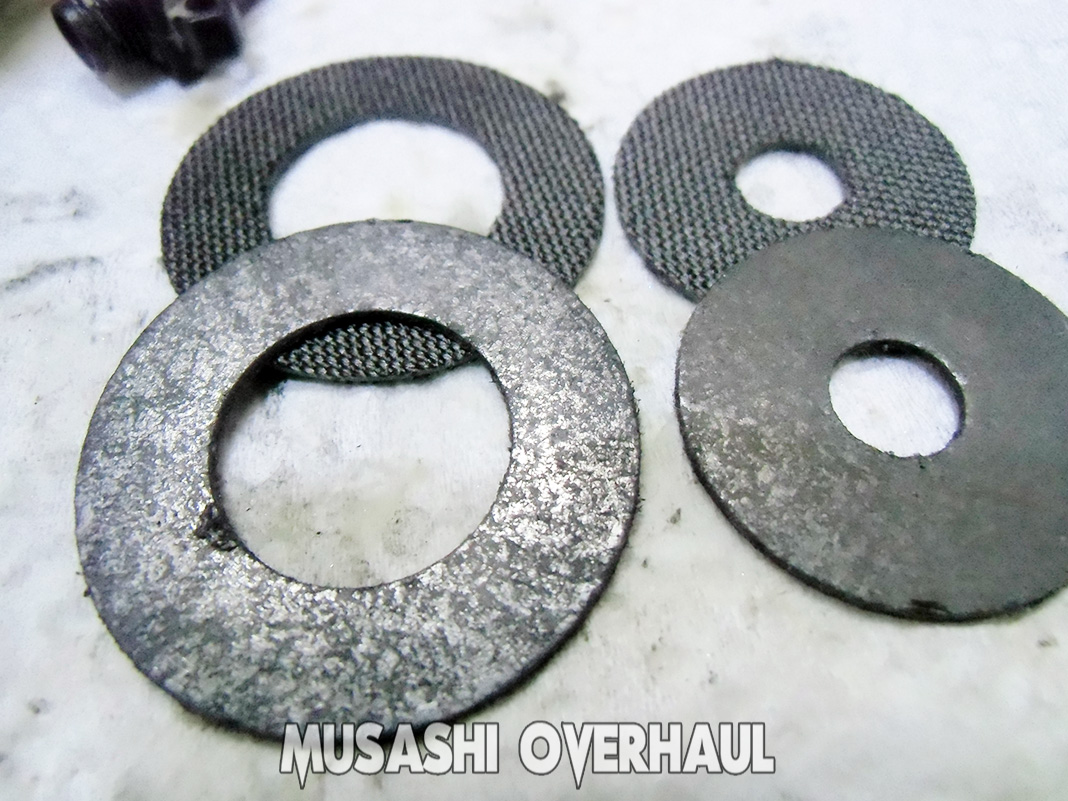

ドラグワッシャーのすり減り

今回は すり減ってしまっている ドラグ座金 (ドラグワッシャー) も 新品交換 で対応となりました。既に廃盤ですが 当店にて オリジナルカーボンドラグワッシャー で再販しております。ドラグが ズルズルに滑ってしまって困っている方 こちら からお買い求め頂けます♪


ピタッ~


最終フィーリングは グリス の量で調整です。いい感じです!これでよろこんで頂けると思います。今回の代金は 3,500円+ベアリング代金 でした。リールのオーバーホール&メンテナンス、修理チューンはお任せください。リールは大切に!修理オーバーホールの申し込みは こちら からお願いします。
